  • Type-C的CC和VCONN信号

    TYPE-C 上行端口 (UFP) 和下行端口 (DFP) 各有一个 CC1 和一个 CC2 引脚。这些引脚连接到 Type-C™ 电缆的 CC 和 VCONN 线。CC1 和 CC2 都必须能够同时支持CC和VCONN功能。 CC1 和 CC2 根据使用情况，使用电阻的各种配置连接到这些信号。上拉和下...

  • TYPE-C的热插拔检测及正反连接检测机制

    TYPE-C接口设备的连接是通过检测CC1和CC2上的电平状态实现的。 如下图所示，TYPE-C的接口中1是供电方，接口2是耗电方。当TYPE-C设备的供电方和耗电方通过TYPE-C线缆相连时，对于供电方，接口1通过检测CC1或CC2有下拉电阻，就认为有设...

  • TYPE-C信号定义及线缆分类

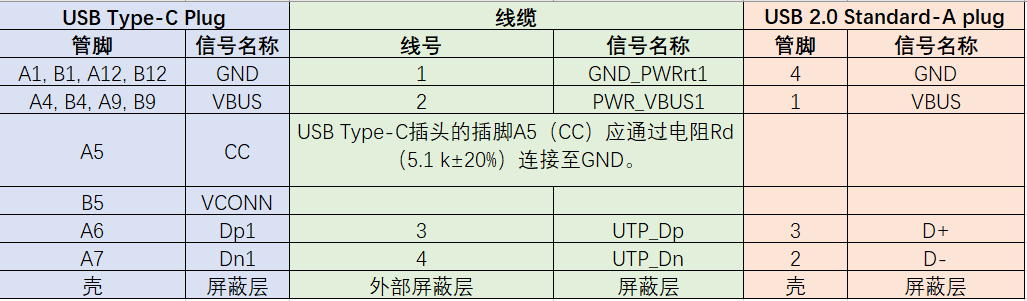

    USB Type-C使用一根有24个信号的线缆： 这些信号定义如下： Type-C 信号定义 引脚 信号名称 描述 A1、B1、A12、B12 GND 接地 A4、B4、A9、B9 VBUS 电源上行端口 (UFP) A5 CC 用于供电协议信令 B5 VCONN 为电子标记电缆EMC供电 A6 D+ USB 2.0 传统信号，...

  • USB-C/TYPE-C的角色识别及供电功率检测

    TYPE-C的接口双方角色的识别其实是通过TYPE-C接口中的两根CC线进行检测设置的。如下图所示： 这里的 线缆器件 是指有eMark芯片的线缆会用到 Vconn 供电，当一个 CC 确认方向后 Source 端的另一个 CC 会切换成 Vconn为Emark 供电，带有 Em...

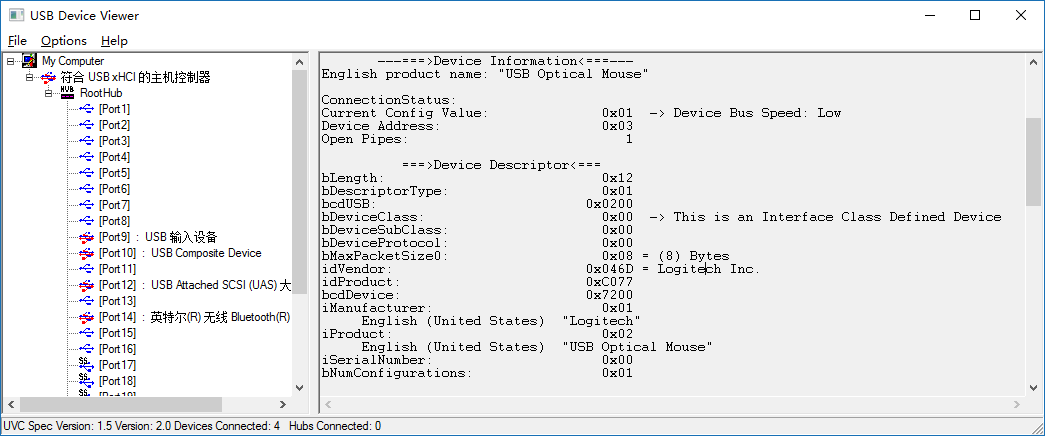

  • USB设备使用TYPE-C接口的连接方式

    USB TYPE-C接口是USB规范中下一代指定的惟一USB设备接口，这使得以前的USB设备的A型接口，B型接口都将不再得到支持。 USB TYPE-C接口之所以得到如此的青睐，与其不仅与USBIF的大力支持推广有关，其也有其它USB接口不可比拟的优势。在...

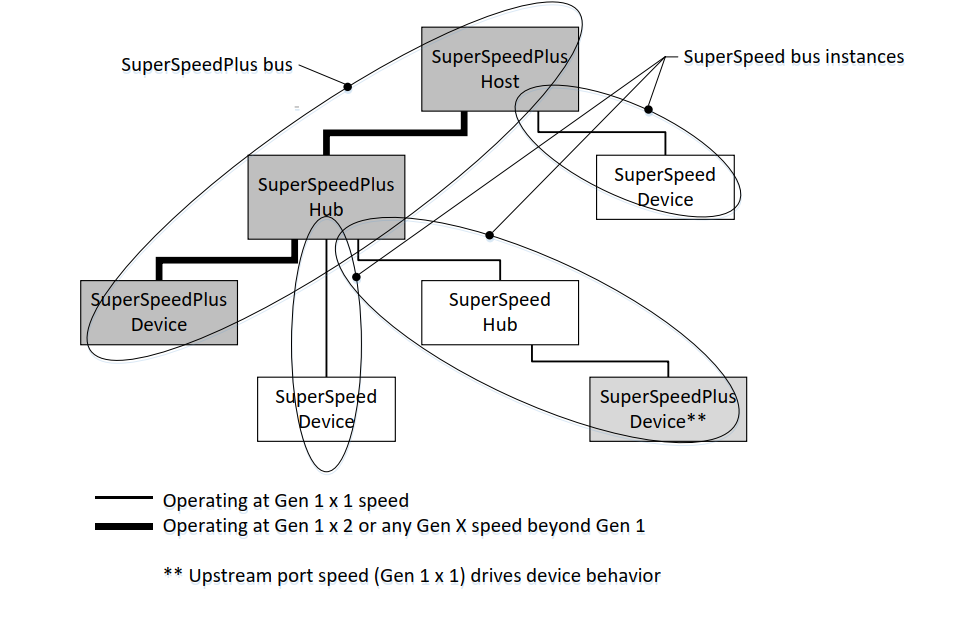

  • USB-C(TYPE-C)和普通接口有什么区别

    USB Type-C是伴随USB3.1连接器一同推出的新的接口类型，Type-C的规范也确实是按照USB3.1标准所制定，因此USB3.1当然可以制作为Type-C类型，但Type-C不等于USB3.1！USB Type-C只是USB 3.1标准的一部分，而不是一个新的标准，并且USB 3.1标准仍有...

  • USB TYPE-C连接的扩展功能DisplayPort模式和与扩展坞

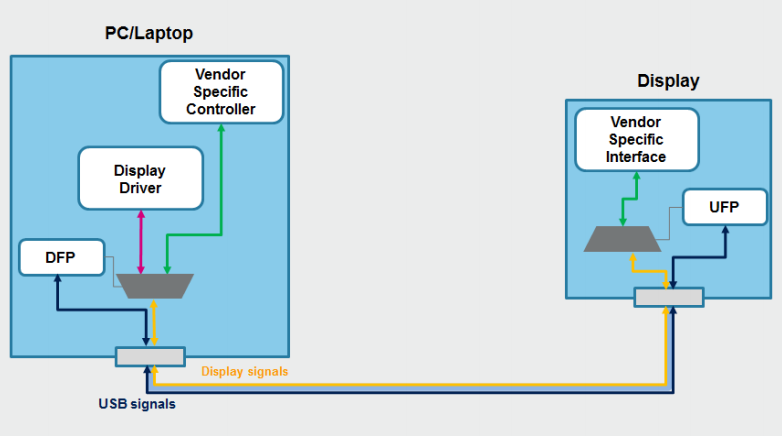

    当TYPE-C接口适用于DisplayPort视频数据传输时，数据是是单方向传输，有可能是主机到设备，也可能是设备到主机的传输机制。 其连接模型如下图所示： 从上图可以看到： 当传输DisplayPort视频数据时，是单方向的。可能是从主机到设...

  • TYPE-C的附属模式-音频模式和调试模式

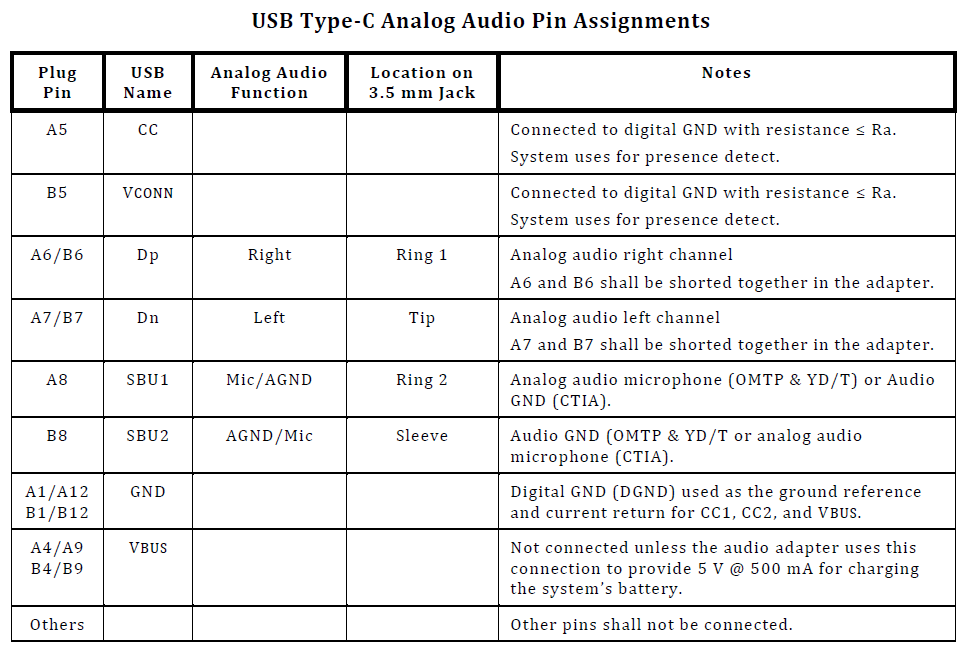

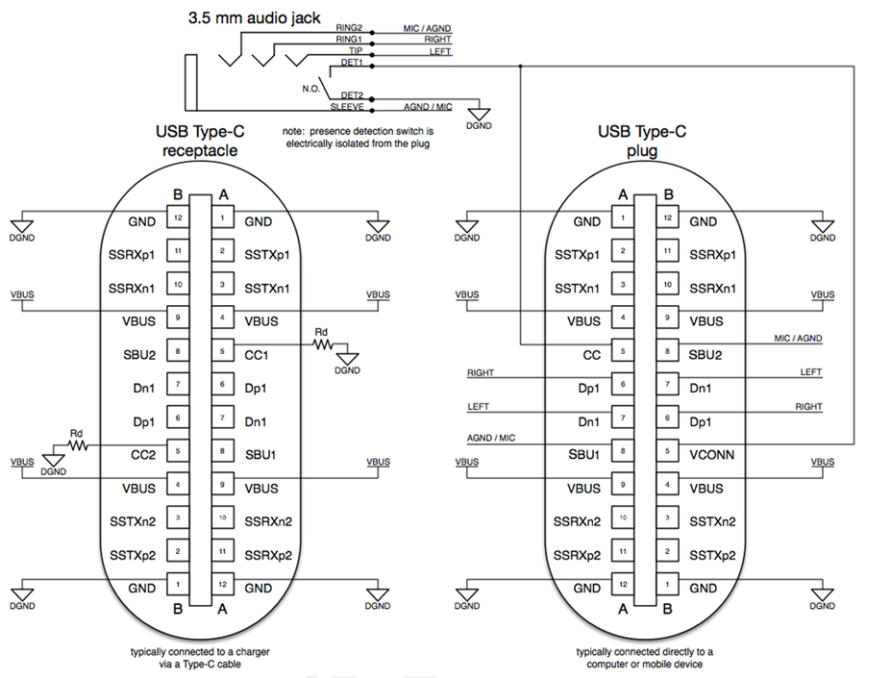

    TYPE-C规范定义了两种附属模式，分别为音频模式和调试模式 TYPE-C音频模式 实现音频模式的设备会在CC1和CC2上都进行Ra下位，当主机检测到连接设备两个CC都是Ra时则认为TYPE-C接口连接的是音频设备。 注意，这里的音频模式是3.5mm模...

  • USB电源充电(USB Power Delivery)版本对比

    USB PD 1.01.0 2012年7月5日 1.1 2012年10月31日1.2 2013年6月26日1.3 2014年3月11日 对供电能力设置五个级别，向下兼容USB 2.0/3.0与BC 1.0/1.1/1.2。 USB PD 修订版1.0之1.3版充电规则 级别 直流电压 / 电流 功率 说明 1 5V / 2A 10W 手机数字相机 2 5V / 2A12V...

  • TYPE-C PD浅谈（二）- E-Marker

    E-Marker指的是在TYPE-C缆线中会被放置一颗识别IC，这等于是这条缆线的身份证，其功能主要是在宣告缆线的能力、缆线ID及制造商ID等。 前面章节有提到当装置对接后，CC其中会有1 pin变成VCONN供电出来，就是为了供电给E-marker来使用...

  • TYPE-C PD 浅谈（六）

    举例，当笔记型电脑接入Docking时，会由笔记型电脑对Docking供电，并由笔记型电脑对docking供电。如果此时docking有外部电源接入，则docking会发起power role swap的请求，经双方同意后，电源改由docking对笔记型电脑充电，可是data主从关系...

  • TYPE-C接口PD通讯功能角色协商切换

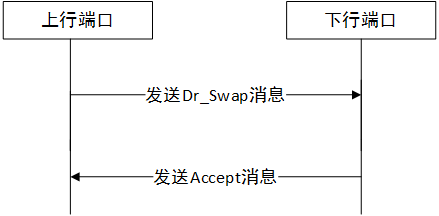

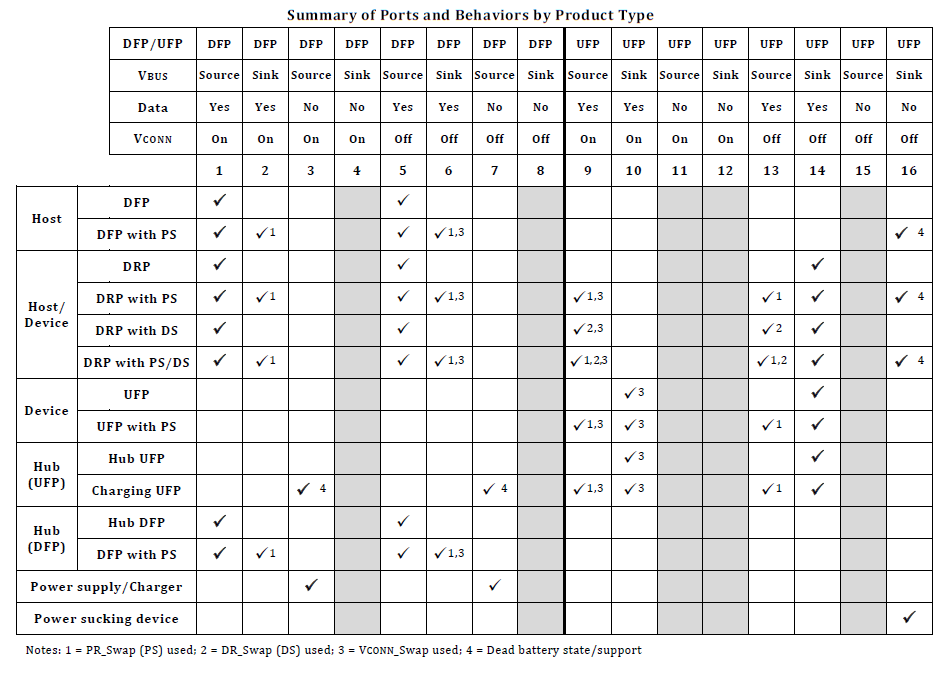

    TYPE-C接口连接上时，如果接口是供电方，则USB角色为下行端口DFP,如果是耗电方则USB角色为上行端口UFP。 下行端口工作状态为USB主机，上行端口工作工状态为USB外设备。 TYPE-C PD供电协议提供了角色切换功能： 下行端口DFP切换成上行...

  • PD供电能力Request消息请求供电

    Request用于接收供电方向供电方发送其请求的供电。 比如说当供电方通过Source_Capabilities消息告诉供电电方自己可提供的供电能力后，接收方回复GoodCRC之后，被供电方可向供电方请求其选择的供电规格。 Request消息格式 premablesopReq...

  • TYPE-C PD供电协议通讯流程

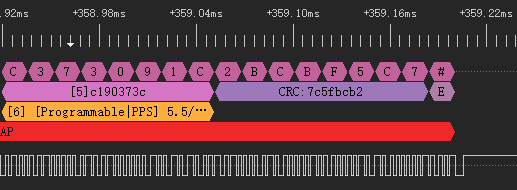

    PD供电协议的通讯流程见下图，发送方发送信息给接收方后，接收方收到消息并确认无误（CRC是否正确）后，应向发送方回复GoodCRC以表示自己正确无误地收到发送方发过来的消息，发送方收到GoodCRC后表示该消息发送成功，否则发送...

  • USB PD供电Power Delivery功率分配方法

    USB 有多种在主机（下游端口 (DFP)）和设备（上游端口 (UFP)）之间分配功率的方法。 默认供电Type-C™ 电流模式使用 Power Delivery 2.0 协议的协商功率 USB 规范还提供了电池充电规范，以允许 USB 主机能够为设备的电池充电。 默认供电...

  • USB Type-C和USB-PD之间的关系

    USB-PD和TYPE-C有什么关系,在明确它们之间的关系前得先明确它们是什么： TYPE-C TYPE-C是一种硬件线缆接口，该接口主要用于数据传输和对使用了该接口的设备进行供电。 TYPE-C接口定义一组数据信号，使用该组信号可以进行差分数据（...

  • DisplayPort 版本

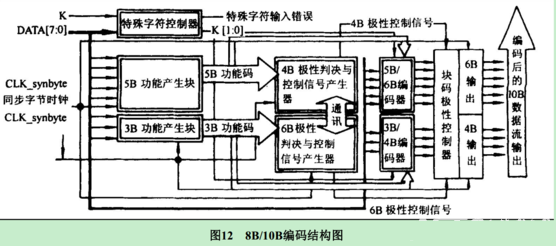

    DisplayPort的最新版本为2.0,现适用的版本速度对比如下图： DisplayPort 2.0 三倍数据带宽性能 之前版本的DisplayPort v1.4a提供了32.4 Gbps的最大链路带宽，四个通道中的每一个都以8.1 Gbps / lane的链路速率运行。使用8b / 10b信道编码，相当于...

  • DisplayPort的热插拔检测

    热插拔检测（HPD）机制向托管视频GPU的DFP_U提供显示（UFP_U）状态信息。 通过以下方式实现此机制： 通过IRQ_HPD中断信号（从低到高切换），指示将显示器（UFP_U）连接到视频源（DFP_U）。在DisplayPort状态更新消息（DisplayPort Status U...

  • DisplayPort与LVDS,DVI,HDMI接口之间的对比

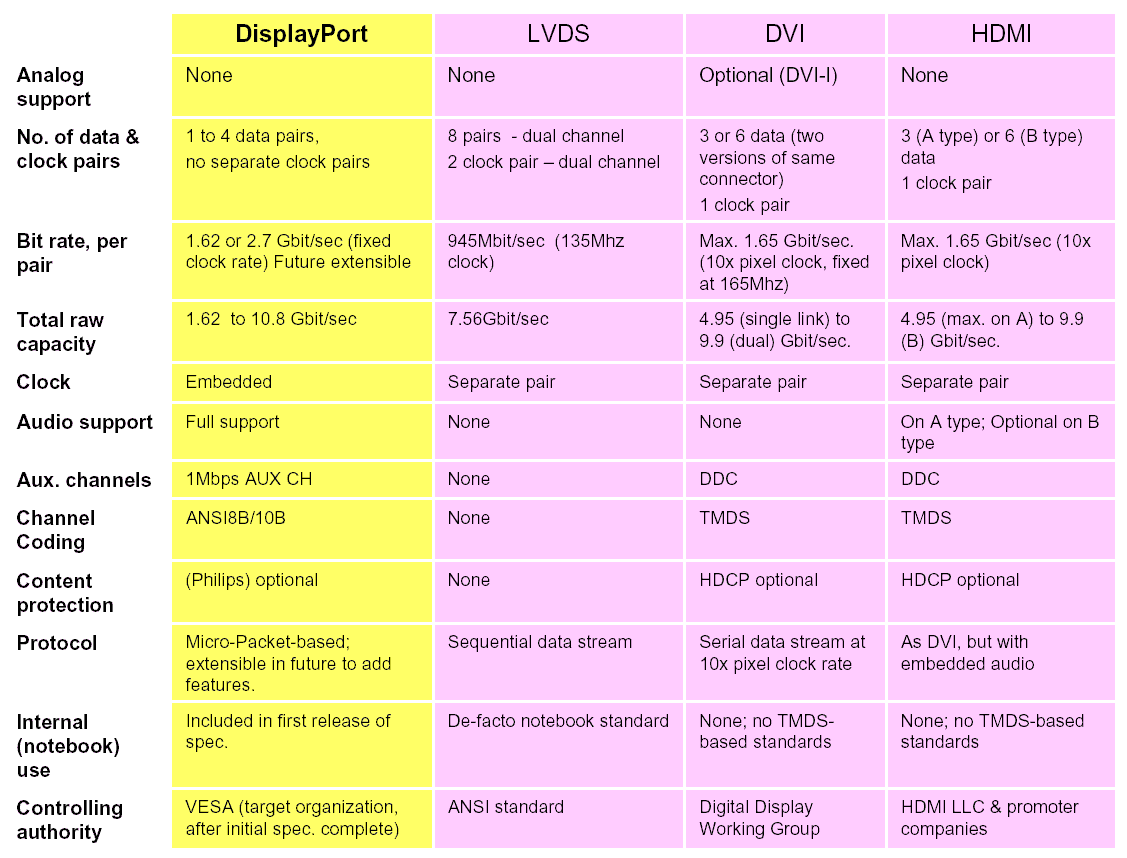

    DisplayPort与LVDS,DVI,HDMI这些常见的接口一样，基本都是用于传输视频的接口，那么它们有什么区别呢？ DisplayPort 和 DVI比较 PC机中的主流集成图形解决方案已经不再集成DVI接口。这是因为数字显示接口需要与低于65nm的处理技术兼容，...

  • DisplayPort的TYPE-C信号定义和配置功能描述

    DisplayPort的备用模式重新配置TYPE-C连接器上的某些引脚以支持其他协议.例如DisplayPort备用模式的USB-C型连接器引脚分配。 VESA规范中列出了不同的解决方案，这些解决方案通过特定的连接器插脚和电线支持USB Type-C上的DP。 24引脚的...

  • DisplayPort备用模式的协商和角色转换

    VESA DisplayPort备用模式和USB Type-C连接器标准规范描述了用于进入或退出备用模式的视频数据源和视频数据接收器之间的交互，以及确保两个实体之间通信使用一致性的命令和规则。 设备和主机通过Power Delivery协议（也定义了数据角...

  • DisplayPort与eDP的区别

    eDP是Embedded Display Port,即嵌入式DisplayPort的缩写。顾名思义，这个是应用于板卡内部的。 通过eDP（embedded DisplayPort）技术，我们可以直接从GPU直接输入视频信号到控制面板，这样减少了中间电路的配置 ，使PC机特别是笔记本电脑理链...

  • DisplayPort 简介

    DisplayPort（简称DP）是一个由PC及芯片制造商联盟开发，视频电子标准协会（VESA）标准化的数字式视频接口标准。该接口免认证、免授权金，主要用于视频源与显示器等设备的连接，并也支持携带音频、USB和其他形式的数据。 此接...

  • DisplayPort 配套标准

    Mini DisplayPort Mini DisplayPort是一个微型版本的DisplayPort。由苹果公司于2008年10月14日发表。现在应用于MacBook（取代先前的Mini-DVI）、MacBook Air（取代先前的Micro-DVI）与MacBook Pro（取代先前的DVI）笔记本电脑中。亦应用于27吋的LED Cinema D...
