usb接口接线图

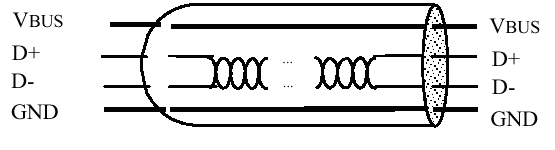

USB传送信号和电源是通过一种四线的电缆，两根线是用于发送信号。存在两种数据传输率：

（1）USB的全速信号的比特率定为12Mbps；
（2）低速信号传送的模式定为1.5Mbps；
(3) USB高速为480Mbps;

电缆中包括VBUS、GND二条线，向设备提供电源。VBUS使用+5V电源。USB对电缆长度的要求很宽，最长可为几米。通过选择合适的导线长度以匹配指定的IR drop和其它一些特性，如设备能源预算和电缆适应度。为了保证足够的输入电压和终端阻抗。重要的终端设备应位于电缆的尾部。在每个端口都可检测终端是否连接或分离，并区分出高速，或低速设备。

关于USB低速高速的判断可参见 USB硬件接口及速率检测

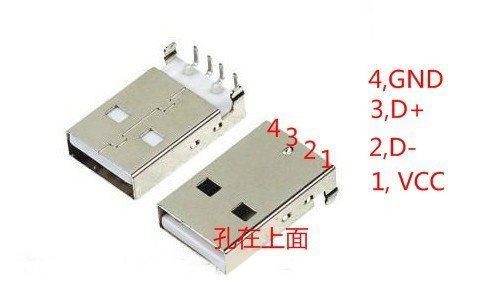

USB-A 公头，引脚的次序如下图，有孔的那一面是正面。

母头如下：

USB接口定义 颜色，一般的排列方式是：红白绿黑从左到右

红色－USB电源 标有－VCC、Power、5V、5VSB字样绿色－USB数据线（正）－DATA+、USBD+、PD+、USBDT+白色－USB数据线（负）－DATA-、USBD-、PD-、USBDT+黑色－地线 －GND、Ground

USB3.0的接线定义如下：

引脚	A型连接器	B型连接器	线缆颜色	描述
1	VBUS	红色	红色	供电
2	D-	D-	白色	2.0数据差分对
3	D+	D+	绿色	2.0数据差分对
4	GND	GND	黑色	电源地
5	StdA_SSRX−	StdB_SSTX−	蓝色	高速数据差分对-接收
6	StdA_SSRX+	StdB_SSTX+	黄色	高速数据差分对-接收
7	GND_DRAIN	N/A	N/A	信号地
8	StdA_SSTX−	StdB_SSRX−	紫色	高速数据差分对-发送
9	StdA_SSTX+	StdB_SSRX+	橙色	高速数据差分对-发送

更多关于USB接线内容参见: USB引脚接线定义
