TYPE-C的附属模式-音频模式和调试模式

发布时间：2022-11-12 08:56:41所属栏目：USB TYPE-C 已帮助人编辑作者：【USB接口百科】

TYPE-C规范定义了两种附属模式，分别为音频模式和调试模式

TYPE-C音频模式

实现音频模式的设备会在CC1和CC2上都进行Ra下位，当主机检测到连接设备两个CC都是Ra时则认为TYPE-C接口连接的是音频设备。

注意，这里的音频模式是3.5mm模拟音频适配器。

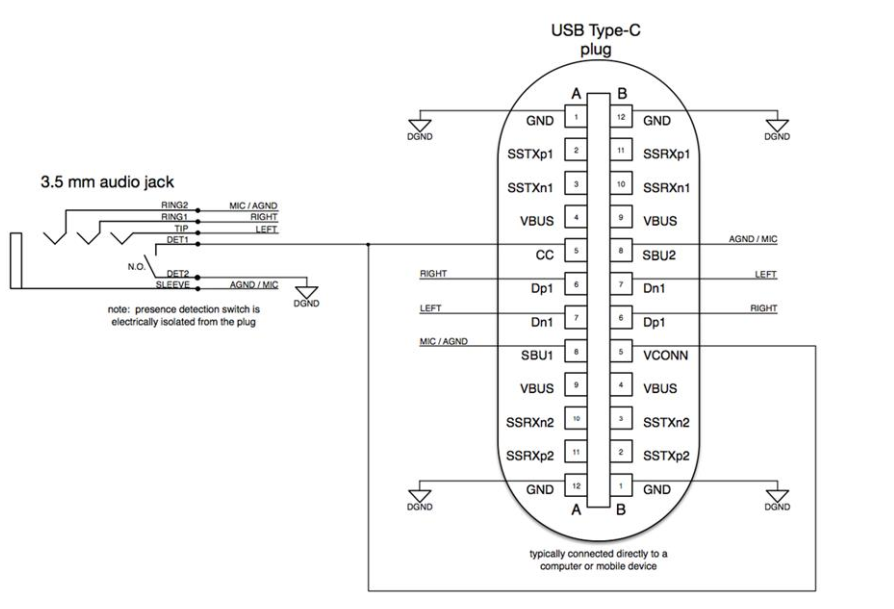

TYPE-C处于音频模式时，会把TYPE-C接口进行音频信号传输。音频模式的管脚定义如下：

引脚	Type-C功能	音频功能	说明
A6/B6	USB2.0	Right信号	A6和B6连接在一起
A7/B7	USB2.0	Left信号	A7和B7连接在一起
A8	SBU1	Mic/AGND	对于OMTP是麦克风功能，对于CTLA是接地功能
B8	SBU2	AGND/Mic	对于CTIA是麦克风功能，对于OMTP是接地功能 CC 连接Ra到地
A5	CC		连接Ra到地
B5	Vconn		连接Ra到地
