Type-C的CC和VCONN信号

TYPE-C 上行端口 (UFP) 和下行端口 (DFP) 各有一个 CC1 和一个 CC2 引脚。这些引脚连接到 Type-C™ 电缆的 CC 和 VCONN 线。CC1 和 CC2 都必须能够同时支持CC和VCONN功能。

CC1 和 CC2

根据使用情况，使用电阻的各种配置连接到这些信号。上拉和下拉电阻器用于 UFP 和 DFP 元件，以及带有电子标记的有源电缆

连接的电阻允许 CC 引脚执行以下功能：

检测电缆连接检测连接电缆的方向DFP 的电源功率能力检测

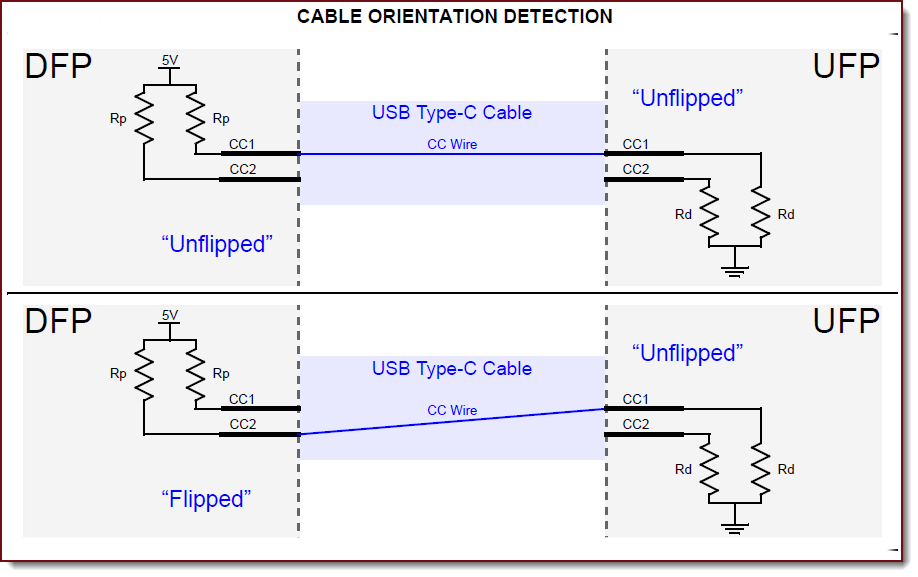

上行端口 (UFP) 与CC1 和 CC2 上的下拉电阻 (Rd) 相连。Type-C™ 电缆仅填充一根 CC 线。通过监控 CC1 和 CC2，下行端口 (DFP) 可以确定电缆是否已连接以及线缆的方向。

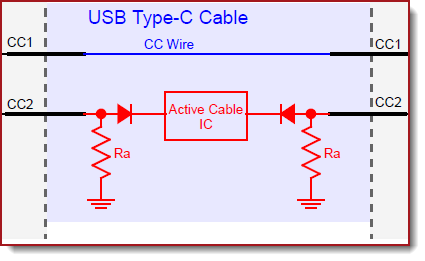

供电的 Type-C 线缆，无论是电子标记的还是管理型的供电线缆，都有连接到非 CC 线路的下拉电阻器 (Ra )。监测 Ra允许 DFP 识别供电 Type-C 线缆的存在和方向。

TYPE-C线缆连接状态

CC1	CC2	状态/Status	方向/Orientation
—	—	没有连接/Nothing connected	n/a
Rd	—	已连接 UFP/UFP connected	正向/Normal
—	Rd	已连接 UFP/UFP connected	翻转/Flipped
—	Ra	Power Cable, no UFP connection	正向/Normal
Ra	—	Power Cable, no UFP connection	翻转/Flipped
Rd	Ra	Power Cable with UFP connection	正向/Normal
Ra	Rd	Power Cable with UFP connection	翻转/Flipped

DFP 可以提供多少功率？

连接到 CC1 和 CC2 的上拉电阻 (Rp ) 的值表明了 DFP 的电流供应能力。Rp可以连接到 3.3 V、5 V 或电流源信号。下表显示了用于指示电流的 Rp值：

DFP供电能力	Rd / 5 V	Rd/3.3 V	电流
USB 2.0 Default 500 mA	56 kΩ	36 kΩ	80 μA
USB 3.x Default 900 mA	56 kΩ	36 kΩ	80 μA
1.5 A @ 5V	22 kΩ	12 kΩ	180 μA
3.0 A @ 5V	10 kΩ	4.7 kΩ	330 μA

VCONN

VCONN 是一个 5 V 1 W 电源，用于为带有电子标记的 Type-C 电缆内的集成电路 (IC) 供电。DFP 将在启动时提供 VCONN 电源。

如果连接了两个 Dual Role 端口，并且它们都支持 Power Delivery 协议，则提供 VCONN 的责任可以通过协商传递给 UFP。

VCONN 可以通过以下两种方式之一提供：

如果在其中一个 CC 引脚上检测到有效的 Rp/R d连接，则 VCONN 可以连接到另一个引脚。
在一个 CC 引脚上检测到有效的 Rp /Rd连接后，在连接 VCONN 之前监控另一个引脚的有效 Ra 。
