USB TYPE-C连接的扩展功能DisplayPort模式和与扩展坞

当TYPE-C接口适用于DisplayPort视频数据传输时，数据是是单方向传输，有可能是主机到设备，也可能是设备到主机的传输机制。

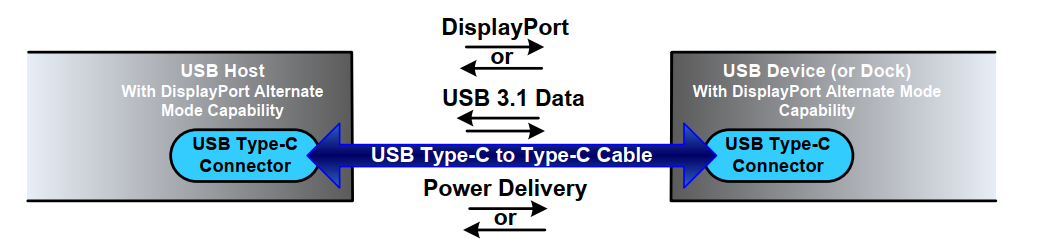

其连接模型如下图所示：

从上图可以看到：

当传输DisplayPort视频数据时，是单方向的。可能是从主机到设备，也可能是从设备到主机。当为USB3.x数据传输时，是双向的。和USB规范一致。当是电源充电时，可能是由充电器对主机进行充电(如对笔记本充电)，也可能是由主机向USB设备充电（如我们使用笔记本对连接的手机进行充电）。

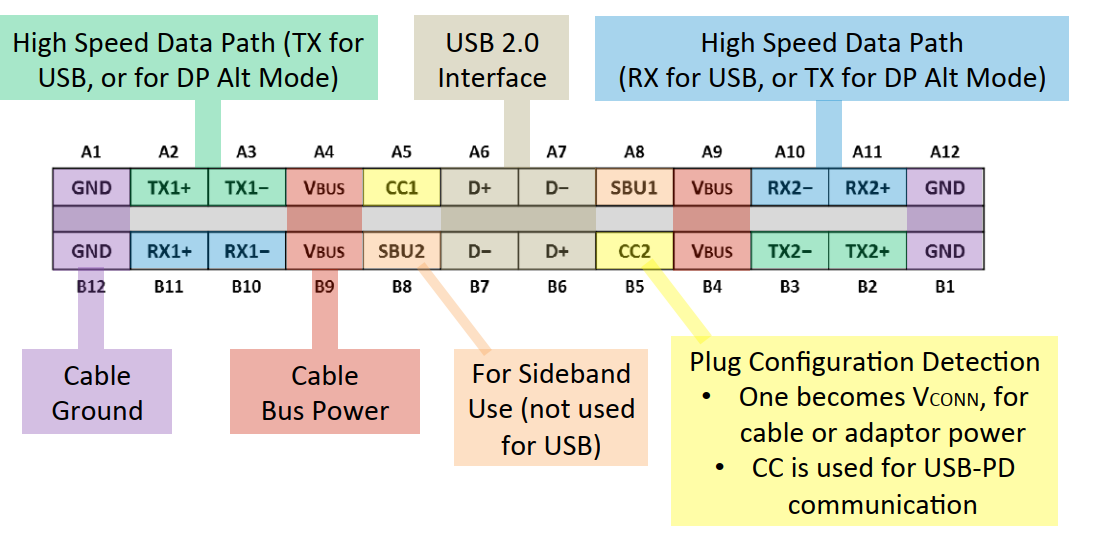

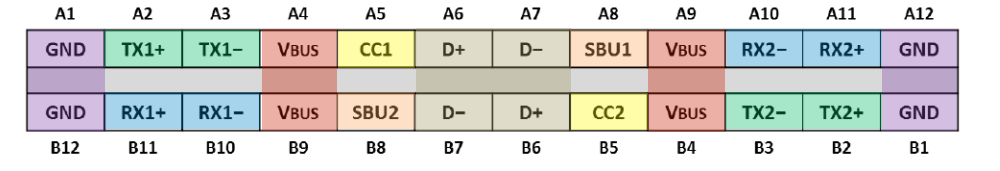

TYPE-C引脚的功能定义:

TX+-，RX+-管脚用于当为USB数据传输时，用于数据的发送。当为DisplayPort转换模式时，用于视频数据的传输。方向由USB TYPE-C的连方向决定。VBUS:用于设备供电D+/D-:用于兼容USB2.0CC:TYPE-C 插头的方向检测（设备端）和USB PD协议的通讯。SUB1/2:USB规范中未用

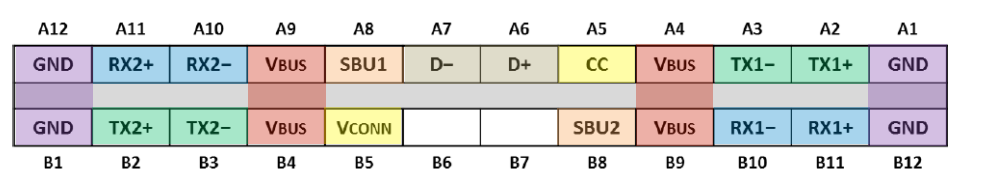

设备端的TYPE-C管脚定义：

主机端的TYPE-C管脚定义：

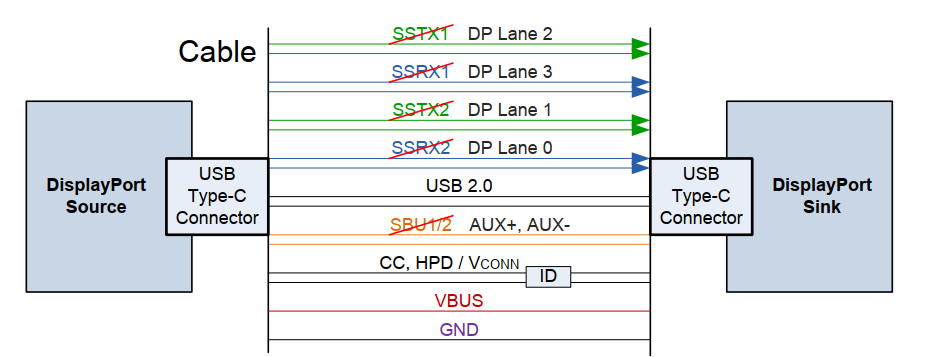

通过TYPE-C内部矩阵开关切换，在DisplayPort模式下，RX/TX-的方向进行切换，可以实现4组数据传输接口：

当线缆在1米内，可以支持到USB3.2 Gen2的10Gbps,2米内可达到5Gbps

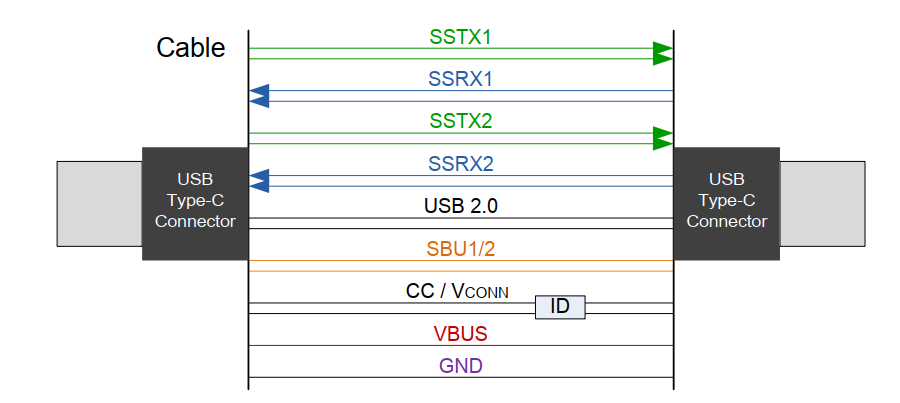

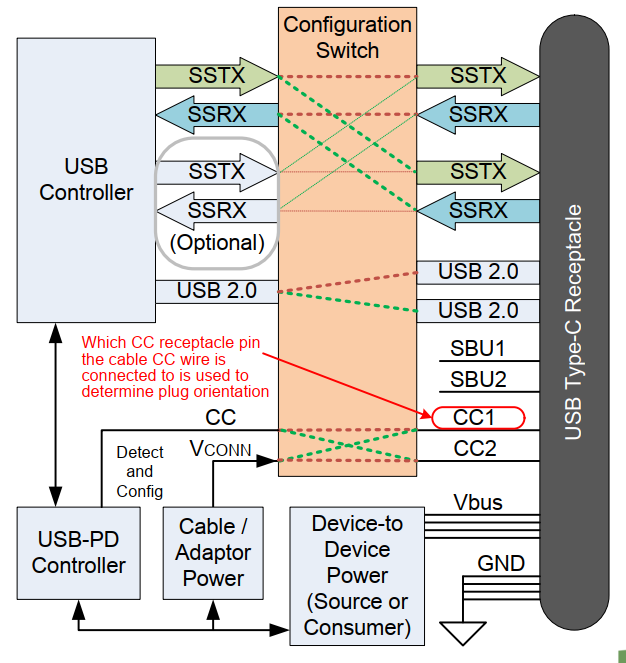

USB TYPE-C反方向插入通过连接器开关进行方向切换：

方向的侦测是通过CC管脚判断的。

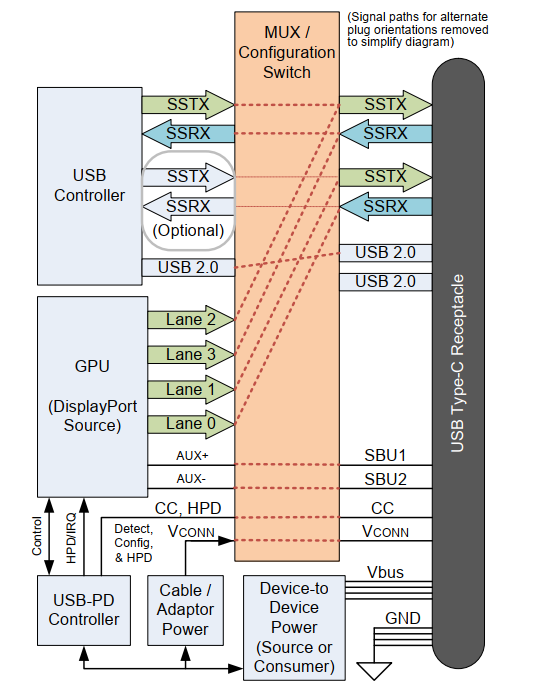

USB TYPE-C适用于DisplayPort模式时，通过配置开关能RX/TX方向进行切换：

可以看到，支持4组传输，其中有两组的TPE-C管脚RX或TX进行方向切换。

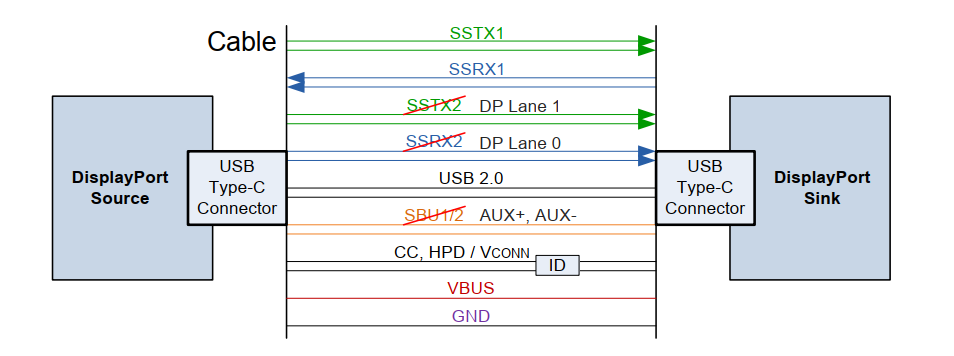

USB TYPE-C DP适配连接图

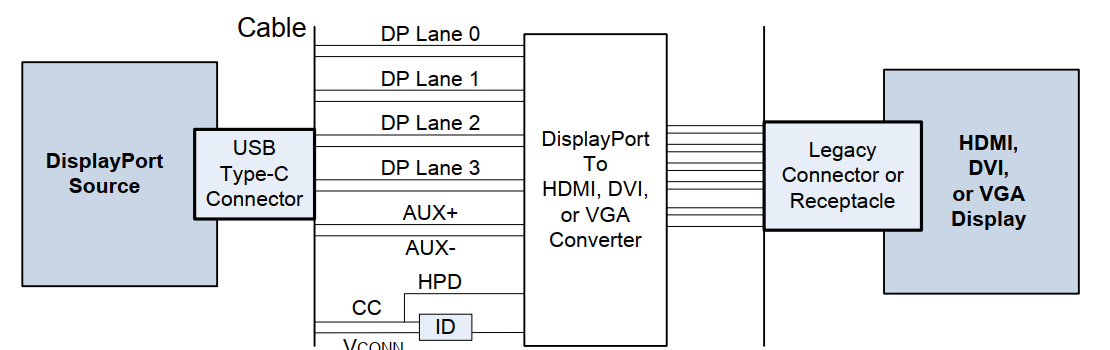

支持其它视频接口：

TYPE-C与扩展坞

与扩展坞相连：

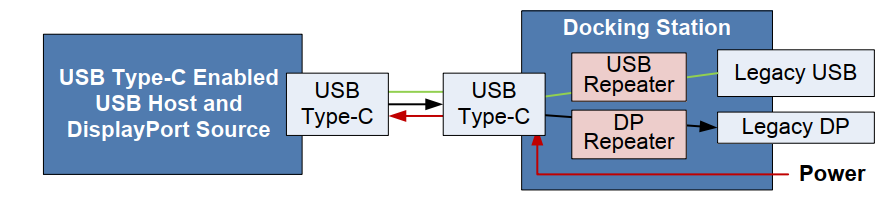

简单的扩展坞配置：

复杂的扩展坞配置：
