TYPE-C PD浅谈（三）

由于TYPE-C两头都一样，没有方向性，所以在对接前并不会有电源输出，数据主从也尚未定义。在PD的规范内，针对装置对接，定义了三个电阻来进行对接的识别。

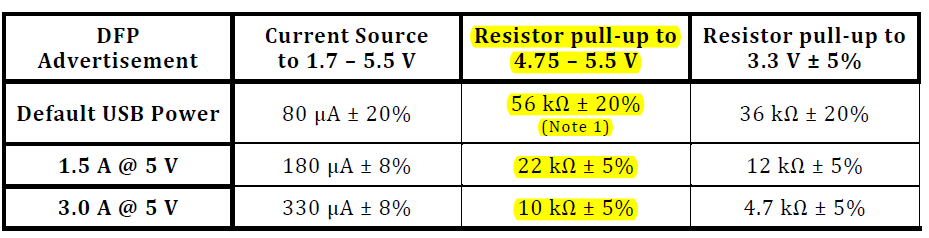

Rp:做为Provider需要在CC脚位上上拉一个Rp电阻。Rp电阻允许有三种阻值（pull high 5V时，10K/22K/56K），这三种阻值也同时初步的宣告了Provider在对接的初期，允许的电流。此时CC线经分压电阻后电压大约1.68V（10K）/ 0.92V（22K）/ 0.41V（56K）。

Rd:做为Consumer需要在CC脚位上下拉一个Rd电阻5.1K。

Ra:在缆线中的E-Marker IC需要下拉一个Ra电阻1K。

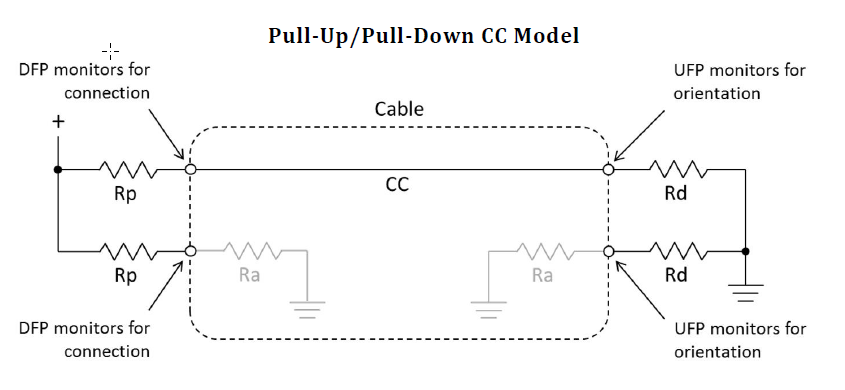

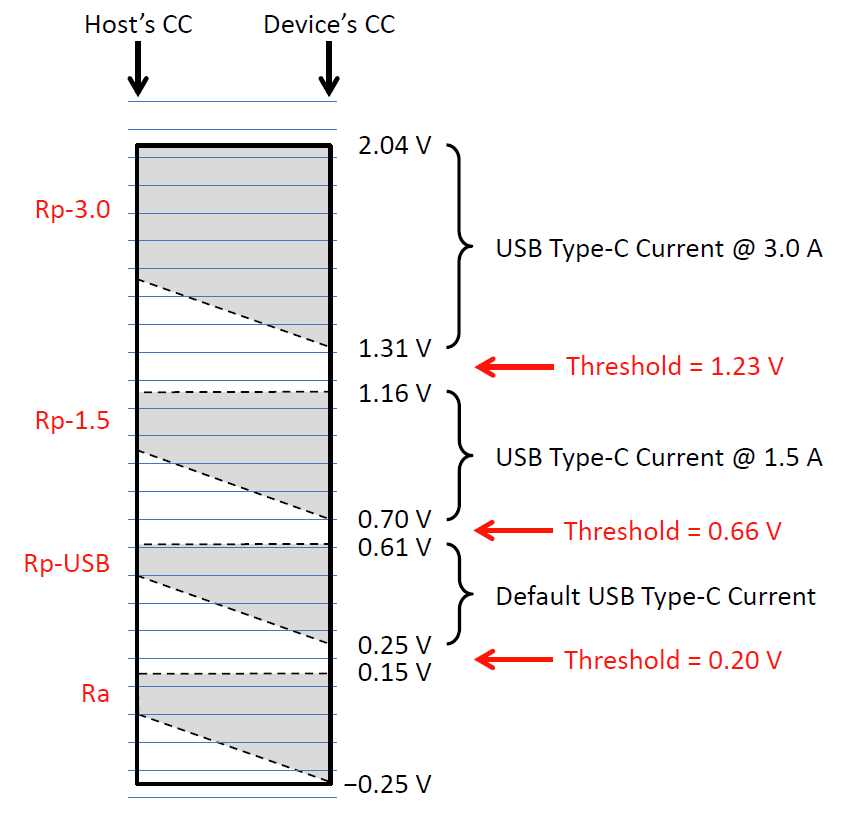

实际对应关系如下图

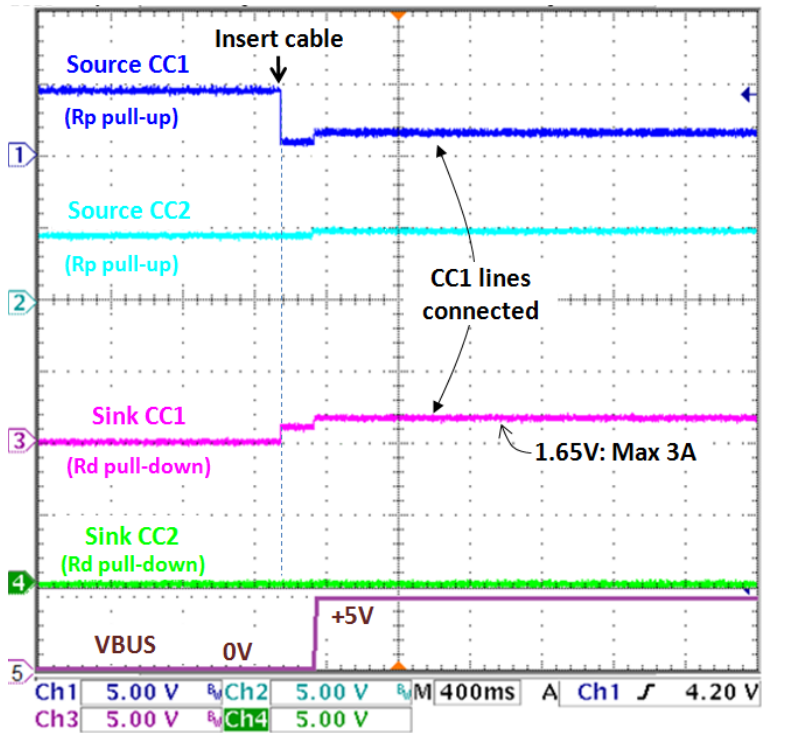

在初步对接，电阻分压识别到了以后，Provider就会先在VBUS上供出5V的电压，以便激活Consumer端的应用线路。而且此时，数据传输的角色也被定义了。供电端为HOST/DFP（Downstream Facing Port），受电端则为Device/UFP（Upstream Facing Port）。下图提供了一个对接的示例，最初的时候，Provider的CC1和CC2都被电阻Rp上拉至高电位，Consumer的CC1和CC2都被下拉电阻Rd下拉至低电位。Attach以后，CC1或CC2根据Cable的插入方向而被上拉至较高电压。下图的Provider的CC1和Consumer的CC1之间被接通，CC1上出现由Rp和Rd分压以后的电压，此电压将由Consumer进行测量并由此知道Provider的电流供应能力是多少。在此案例中，接通以后的CC1的电压大约是1.65V，意味着最大能供应3A电流。

Cap. Advertisement	Default USB	1.5A	3A
Rp to 5V	56KΩ	22KΩ	10KΩ
Pp to 3.3V	36KΩ	12KΩ	4.7KΩ
Current Source	330uA	180uA	80uA

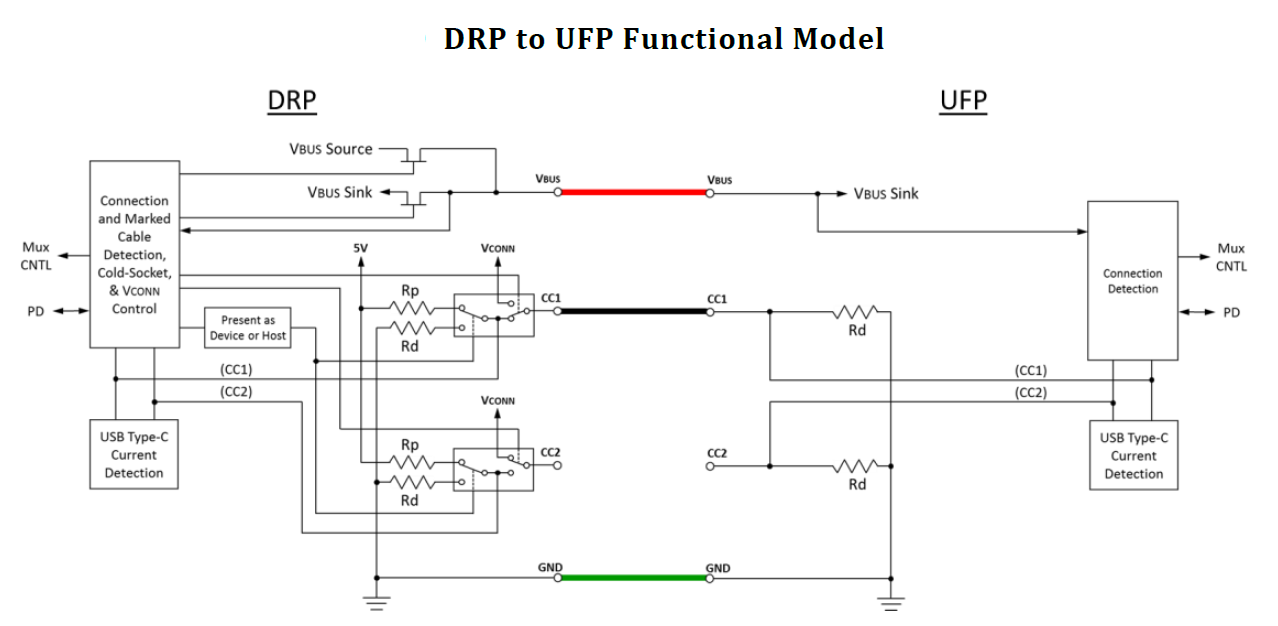

另外在TYPE-C PD里，允许Device同时扮演Provider/Consumer两种角色，这种角色称之为DRP（Dual Role port）。由于DRP允许供电及受电，所以在DRP的CC脚位上，会同时有Rp及Rd存在。PD IC会依设计者的期望，看是比较想要当Provider（try-SRC）还是比较想要当Consumer（try-SNK）来决定Rp/Rd的时间，交互的enable Rp or Rd，直到对接的装置接入。下图为DRP/UFP对接的的情形，由于这个例子是对接到UFP，所以最终会是DRP port在切换到Rp时，跟UFP port的Rd形成一个合理的分压值，此时对接才正式成立。

TYPE-C对接的情况众多，USB-IF有特地整理了一份对接表，如下
