TYPE-C PD 浅谈（六）

发布时间：2022-12-20 13:29:46所属栏目：USB供电PowerDelivery 已帮助人编辑作者：【USB接口百科】

举例，当笔记型电脑接入Docking时，会由笔记型电脑对Docking供电，并由笔记型电脑对docking供电。如果此时docking有外部电源接入，则docking会发起power role swap的请求，经双方同意后，电源改由docking对笔记型电脑充电，可是data主从关系还是维持由笔记型电脑当Host(DFP )，docking当Device(UFP)。

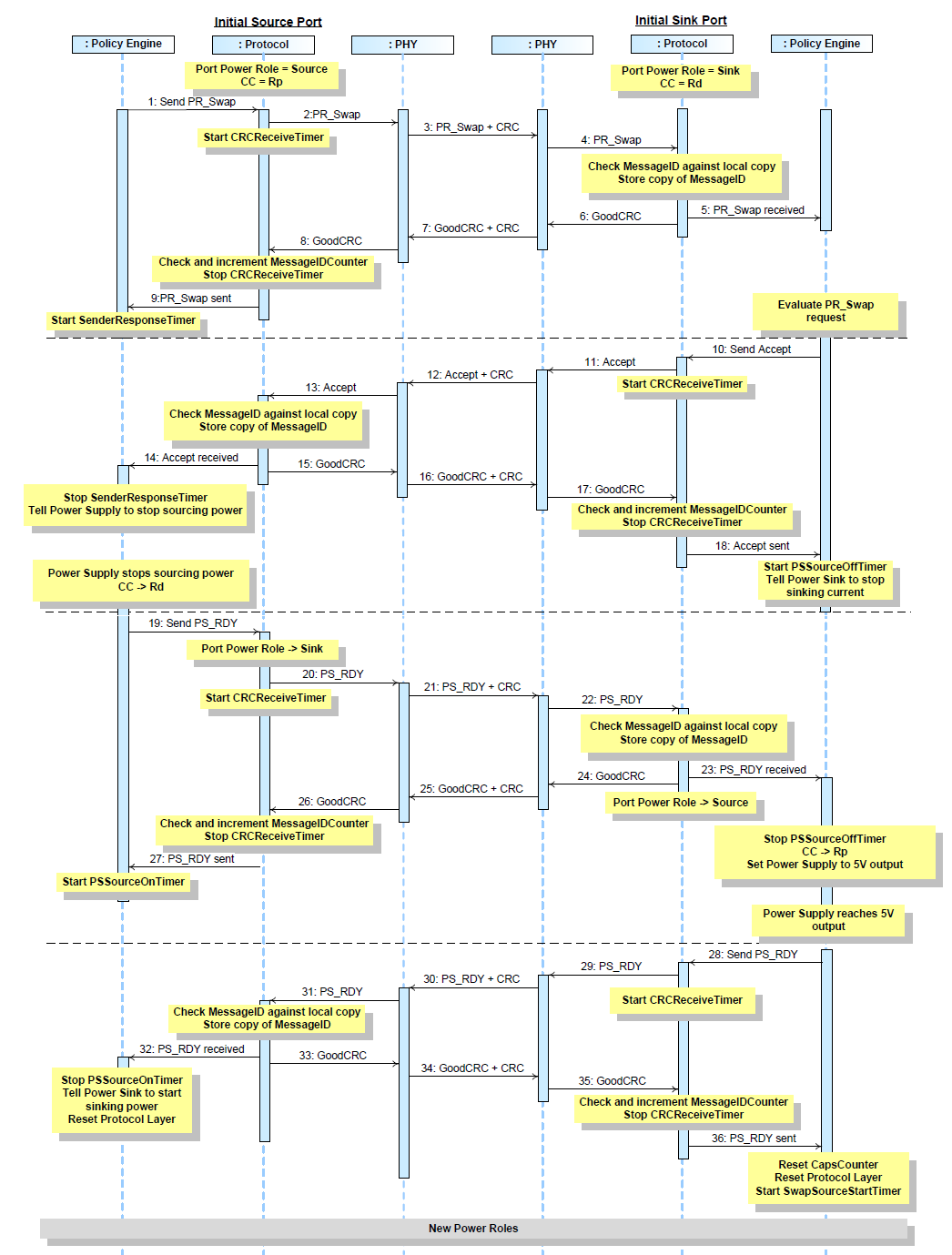

Successful Power Negotiation握手流程如下
20210512160858725345

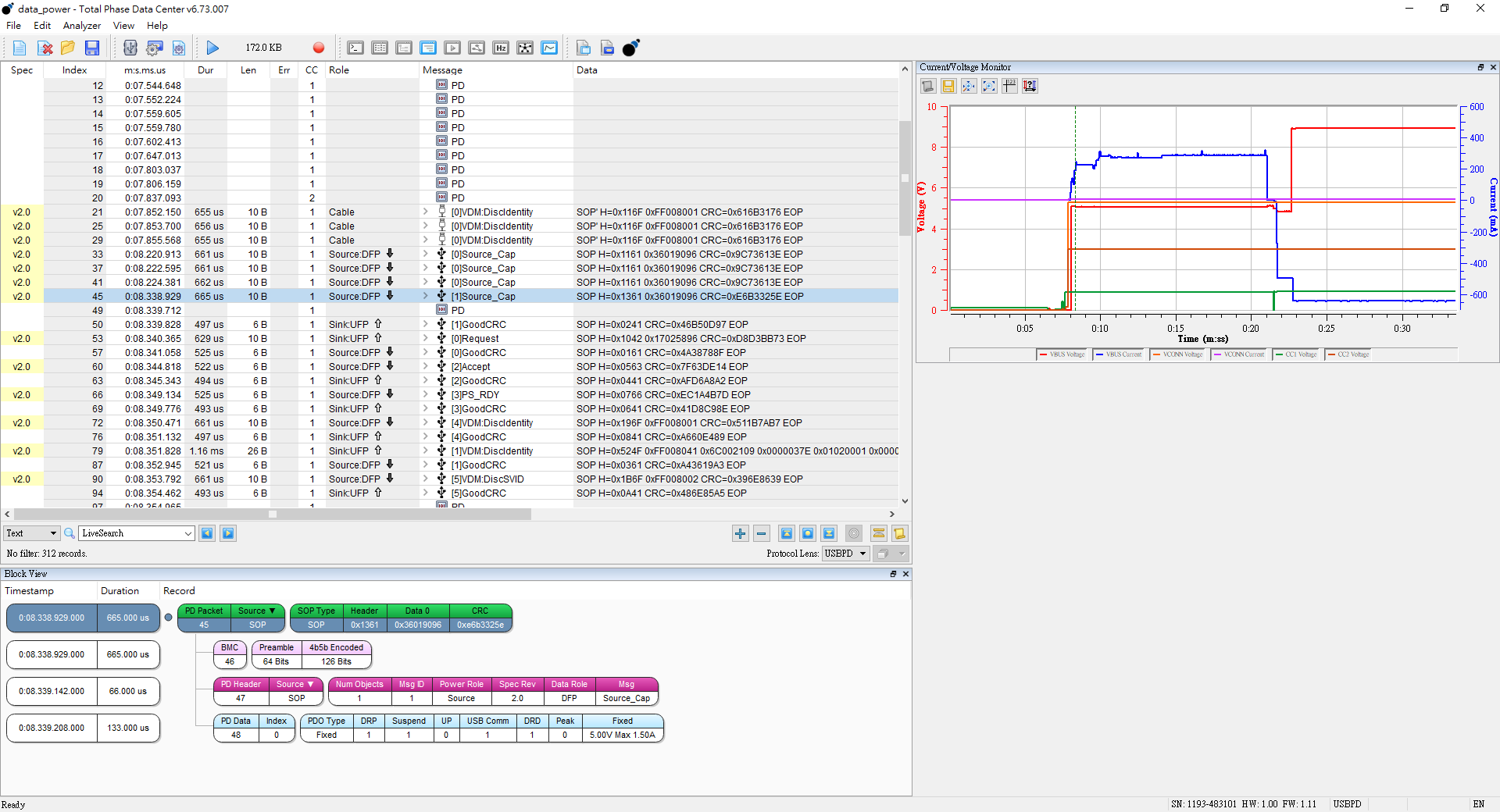

下列为实际握手情况
Step 1. 笔记本对docking充电
2021051216091780461

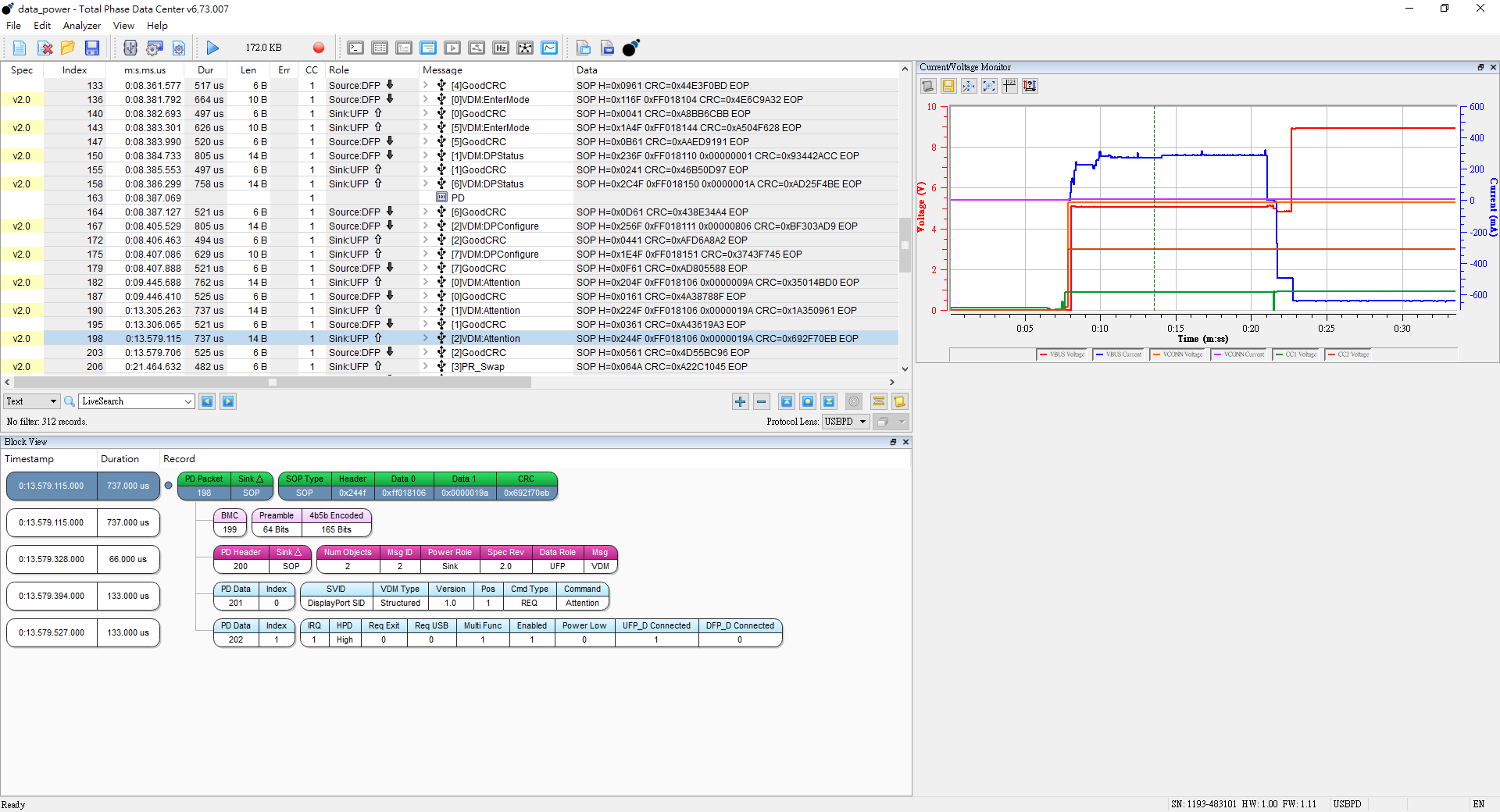

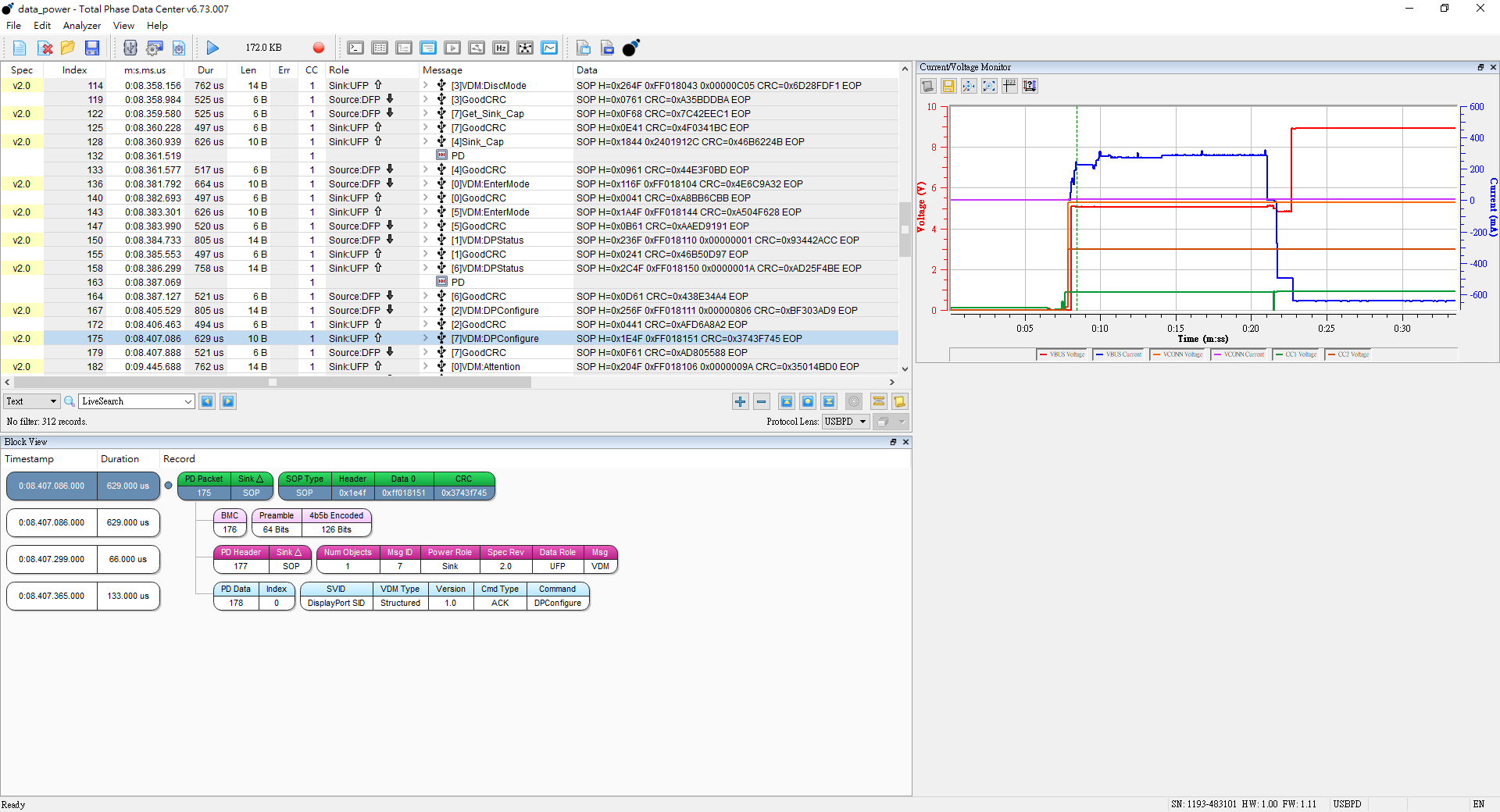

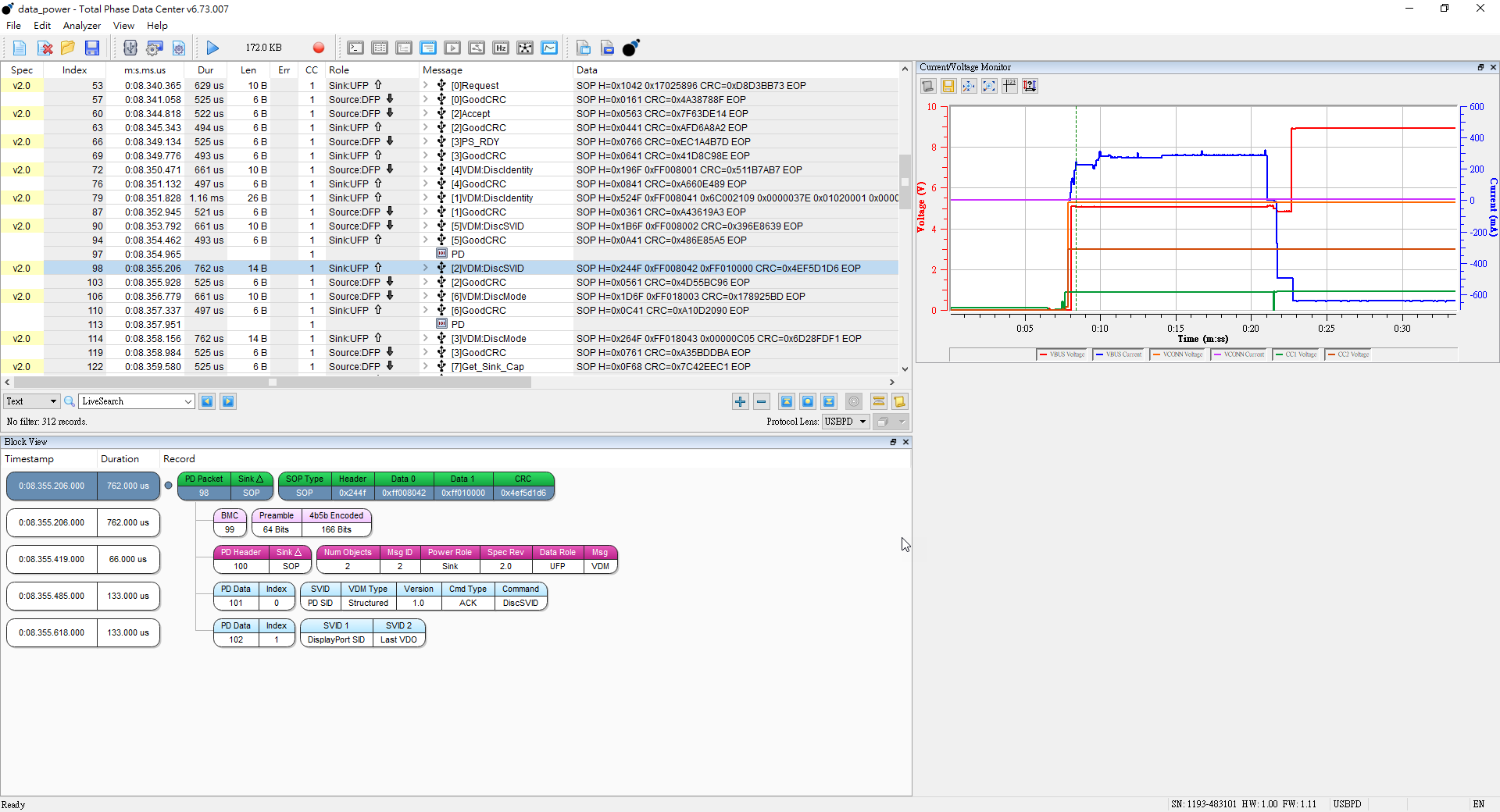

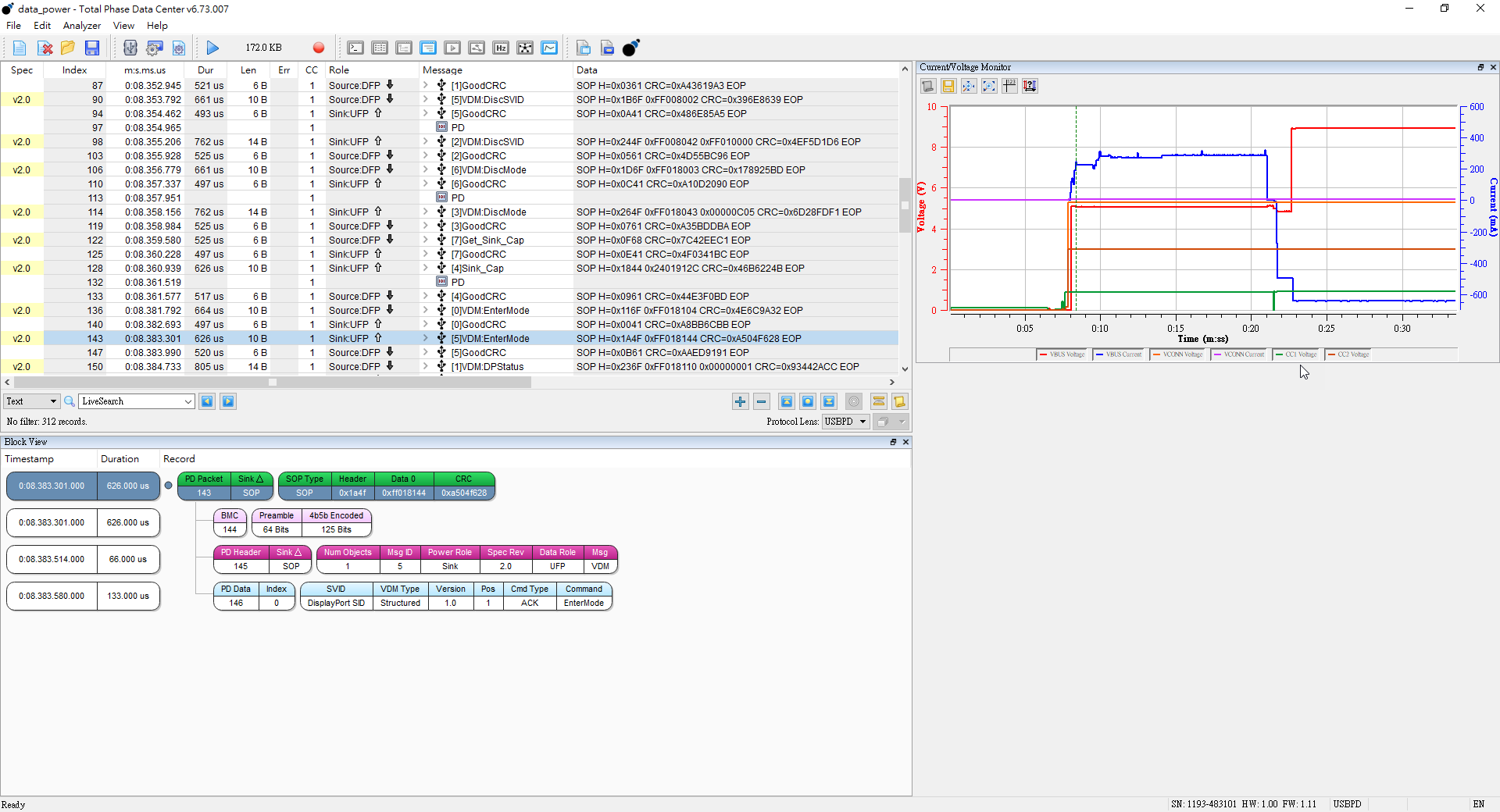

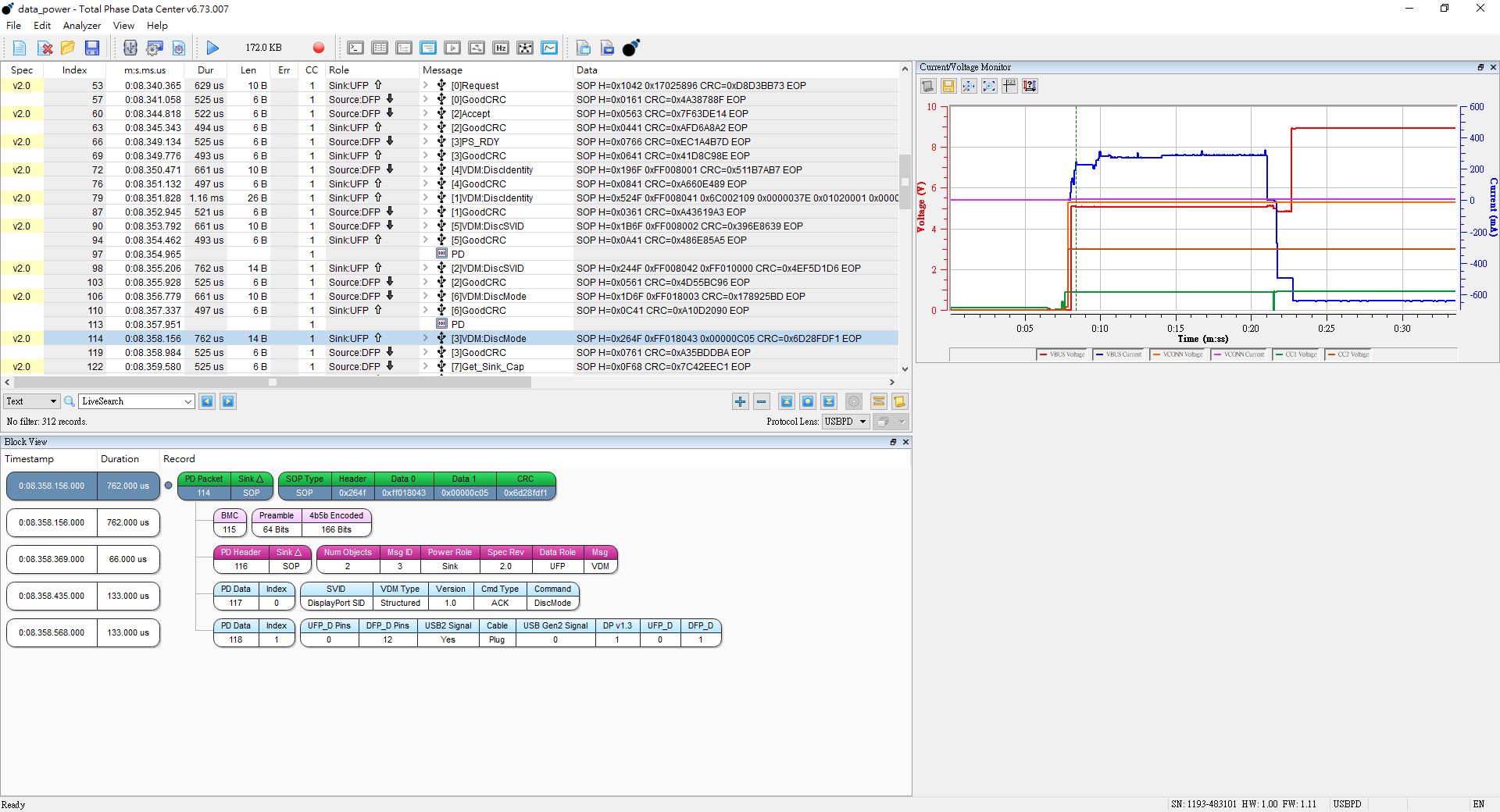

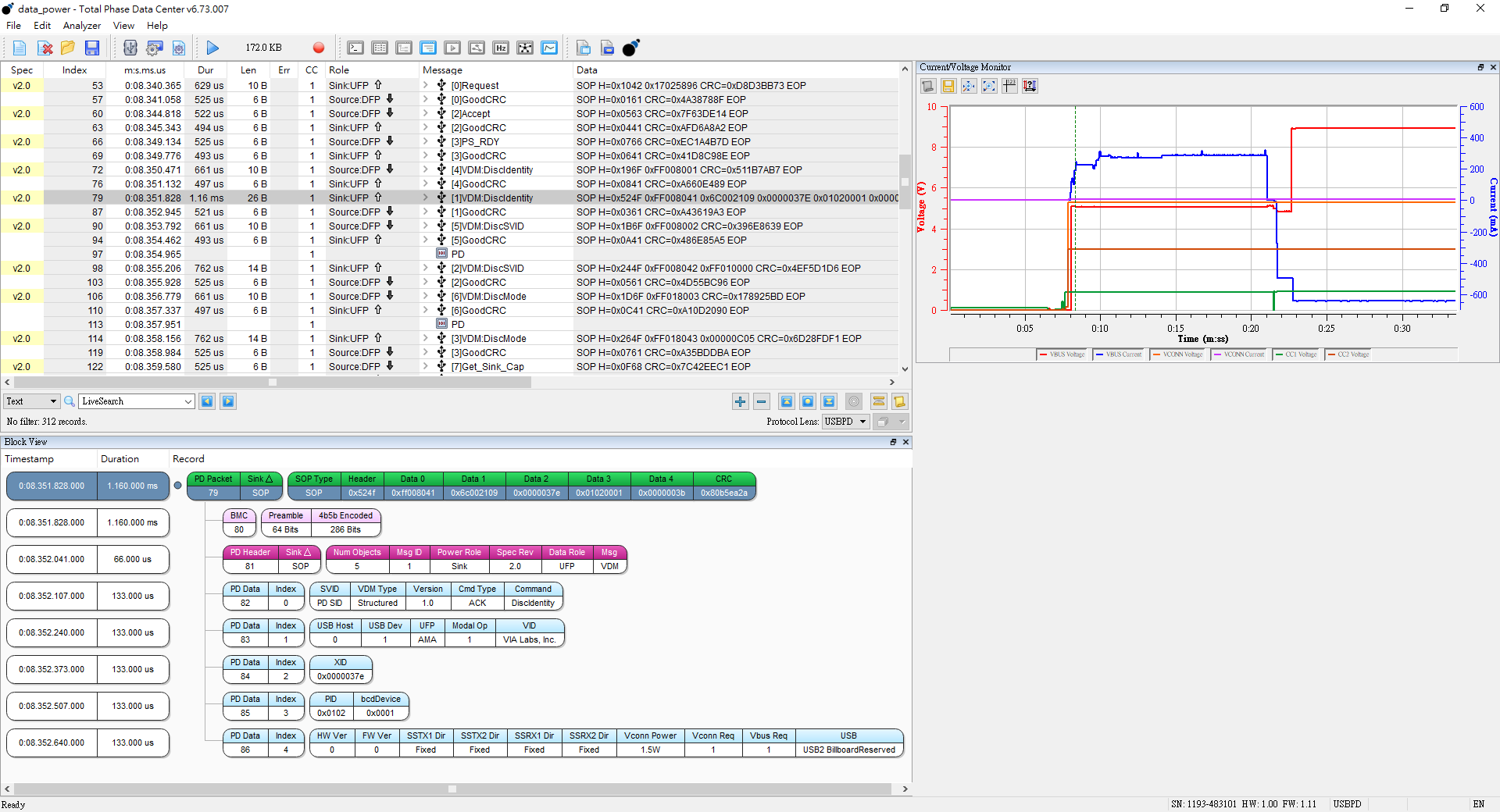

Step 2. 笔记本对docking进行一连串资料传输格式握手
20210512160926860489

20210512160943614361

20210512160950121970

20210512161024585497

20210512161038521559

20210512161042775431

20210512161048256639

2021051216105533210

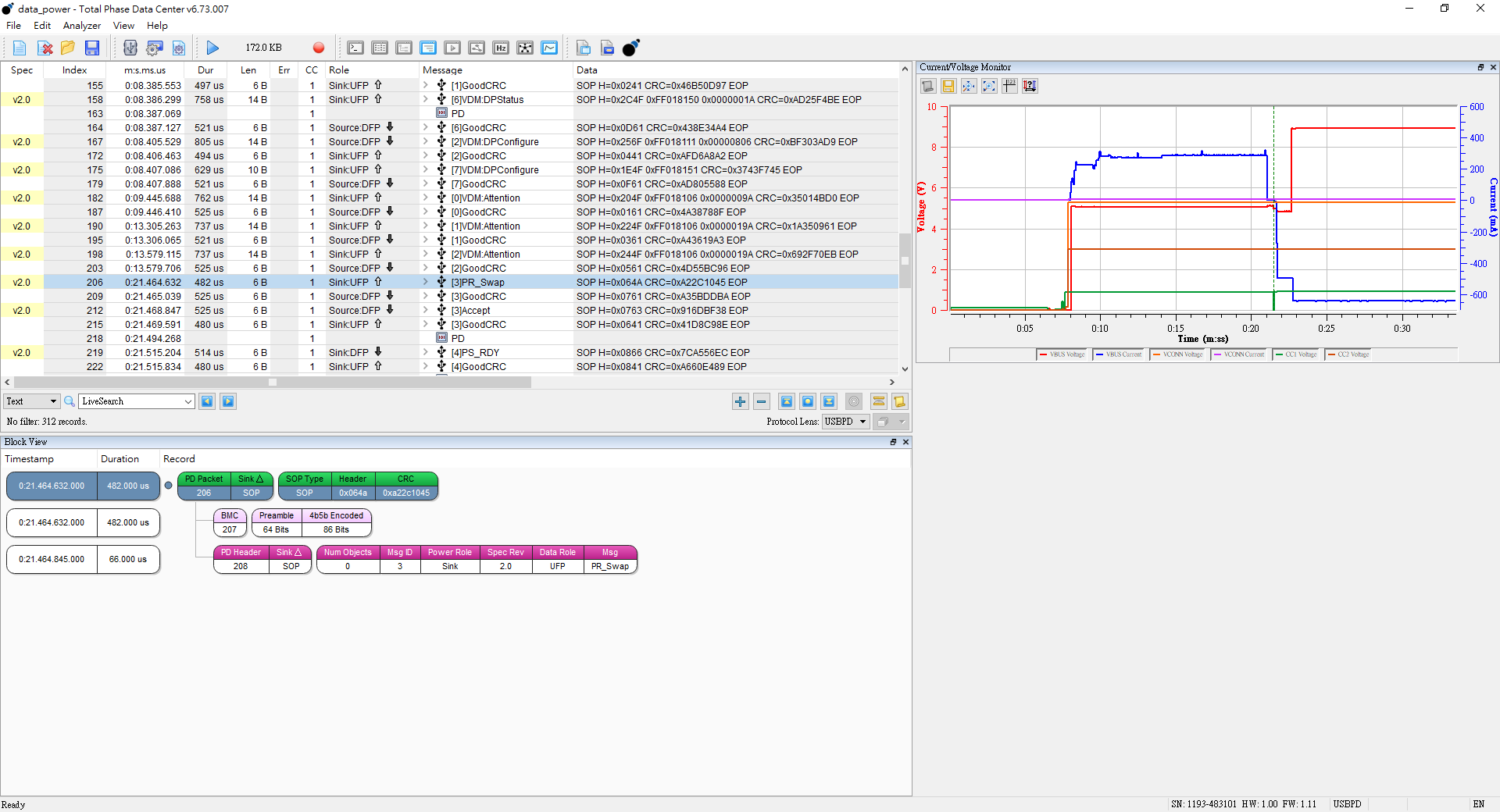

此时docking有外部电源接入，则docking发起power role swap

20210512161105880322

改由docking对笔记本充电，可以看到电压从5V升到9V

20210512161120671624
