TYPE-C转换/备用模式

USB Type-C™供电协议的一个核心特性是能够激活备用模式。

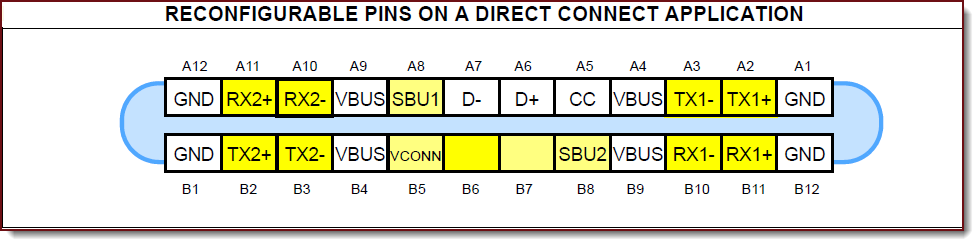

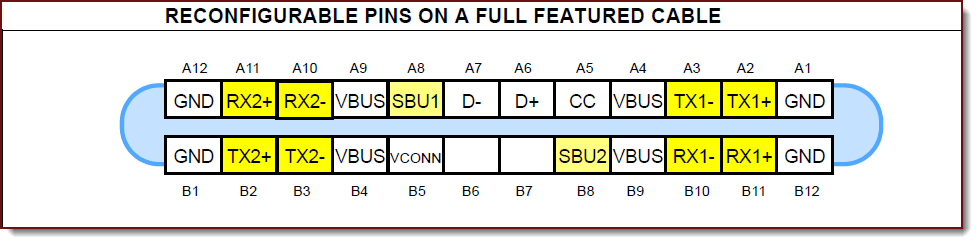

备用模式允许重新配置 Type-C 连接器上的某些引脚以支持其他协议。

使用供电协议，下行端口 (DFP) 开始与上行端口 (UFP) 协商以进入备用模式

DFP 向 UFP 查询支持的模式列表。UFP 以 UFP 可以支持的可用模式的报告作为响应。DFP 选择一种模式，然后指示 UFP 重新配置引脚并进入交替模式。UFP 和 DFP 都进入备用模式。 备用模式示例

可以使用备用模式运行用户设计的或行业标准的协议。备用模式的常见用途是视频显示器/监视器。

UFP（显示器）和 DFP（便携式工作站）通过 Type-C 数据线连接DFP 枚举使用 Power Delivery Protocol，UFP 和 DFP 都进入备用模式并将界面设置为图形界面 举期间的活动信号

备用模式图形客户端的活动信号

供应商特定设备的活动信号

在备用模式下，USB 信号仍处于活动状态，允许 UFP 在需要时重新枚举。
