USB Type-C和USB-PD之间的关系

USB-PD和TYPE-C有什么关系,在明确它们之间的关系前得先明确它们是什么：

TYPE-C

TYPE-C是一种硬件线缆接口，该接口主要用于数据传输和对使用了该接口的设备进行供电。

TYPE-C接口定义一组数据信号，使用该组信号可以进行差分数据（RX,TX）的传输，连接的两者设备之间的简单通讯（使用CC信号）和电源供电。当然使用该TYPE-C接口为了兼容USB2.0规范，也支持USB2.0的D+/D-数据引脚.使用了TYPE-C接口一般在主从设备之间会有相应的检测电路，可用于传输数据的协商，电源供电特性的协商等。

TYPE-C接口起源于USB3.0规范，主要使用于USB设备的数据传输，但是随着USB规范的从3.x到USB4的发展和USBTYPE-C接口的定义，使用TYPE-C接口也可以进行PCIE,DispalyPort视频信号的数据传输。

USB PD

USB PD是USB电源供电即USB Power Delivery的规范的简单，其和USB2.0,USB3.X,DisplayPort等USB规范一样，是USB家族的一个分支数据传输规则，只是USB PD用于设备供电。其定义了设备通过USB接口连接至主机，由主机对设备进行电源供电的协议规范。

USB PD早最起源于USB 电池规范BC，后随着使用USB接口供电、充电的设备越来越多，USBIF发布了USB PD规范，专门定制关于USB设备供电的协议。

USBPD当前分为三个版本，分别为1.0,2.0,3.0规范。其中USB1.0定义了使用USB2.0的VBUS进行电源供电的协商，而到了USB3.0使用TYPE-C接口的设备，使用CC引脚进行电源供电协商。

关于USB PD的详细介绍可参见本站文章: USB PD快充技术发展历史及版本特性 http://www.usbzh.com/article/detail-479.html

基于TYPE-C的USB-PD

从USB TYPE-C接口的引入，USB不仅数据的传输效率得到了更大的提高，更是在设备的连接性，方便性，体积大小等各方面都得到了极大的提升，又由于TYPE-C引入的辅助引脚和相应的检测电路，使用USB家族的各种规范得到了飞速的提升，其中之一就是表现在USB-PD电源供电技术上。

Type-C和USB-PD的结合,成为堪称史上最「强」的结合，其表现在：

更宽的电源范围:支援信号传输,兼具数据和视频传输能力更强的电力传输能力:PD可以支援最大20V/5A功率传输, Type-C可以支持最大15W（按5V计算，速EMAKER的最大电流5A,不带的3A）更快的传输速率:支援20Gbps的高速2传输速率更薄更灵活的设计:埠纤薄体积小,采用无方向的正反插结构更多的扩展可能:向下相容USB Type-A, USB2.0;支援类比或者数位音讯,支援数位视频,如Display Port, HDMI, Thunderbolt Type-C内部电源管理设计 设备区分供电端(Source)和受电端(Sink)。

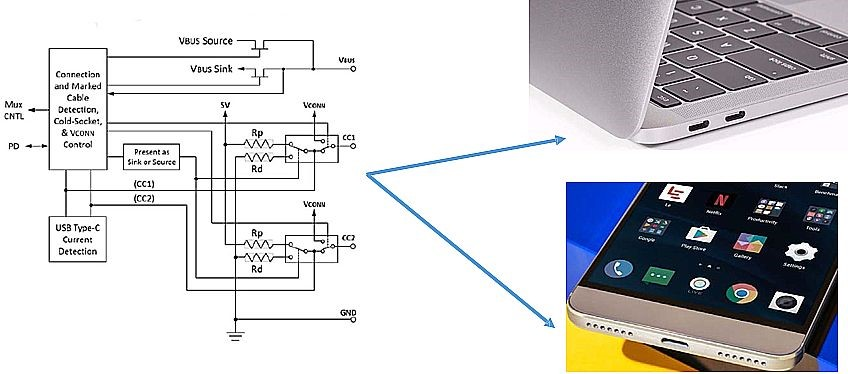

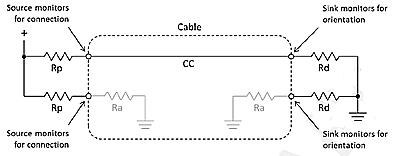

a.供电端默认关闭,CC线内部上拉,通过插入受电端时连接到下拉电阻,将CC端的电压拉低到2.4V以下来识别,启动供电端。
b.供电端和受电端都可以检测设备的插入情况。

供电端和受电端可进行角色转换即双向传输(Dual role/DRP):既可以供电,也可以受电
如笔记本可使用USB TYPE-C接口进行充电，也可以使用该接口进行对手机进行充电。
PD协议握手协商的原理

PD协议握手协商的原理其实比较简单，采用的是一问一答式:主机先检测Type-C线材为3A还是5A,然后决定发3A还是5A的电流。

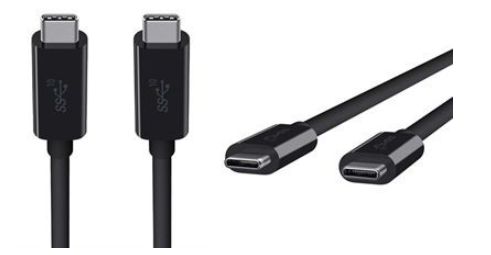

一般的线缆最大支持3A，5A是需要E-Mark认证的Type-C线缆，否则电流被限制在3A。

主机广播其可以支援的输出电压种类,从机会回应和请求一个需要的电压电流,然后主机再回复接受。这样,一压握手就完成了。
