TYPE-C PD供电协议信号-双相标记编码（BMC）编码

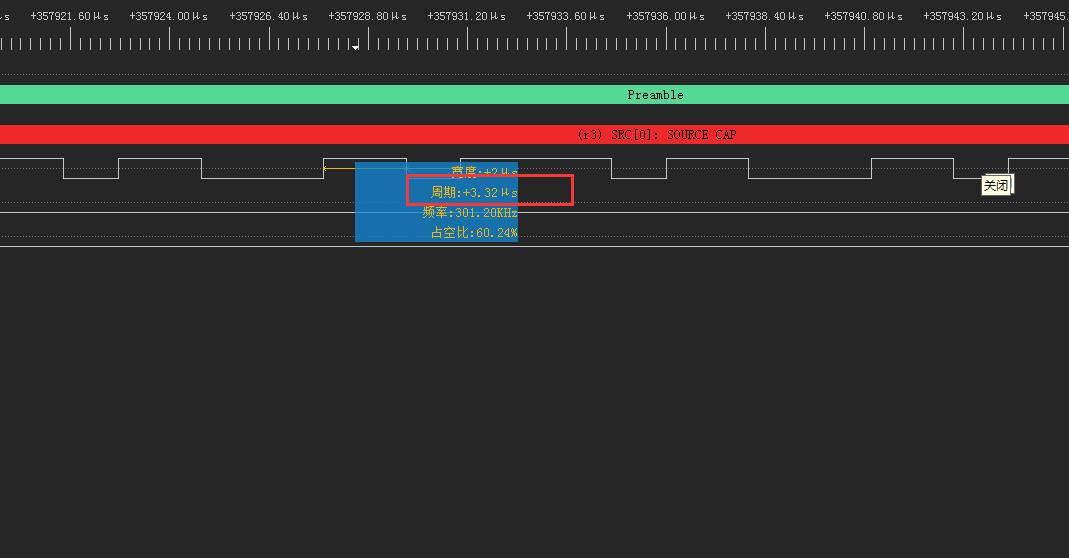

在TYPE-C接口上运行的PD供电协议，其PD通讯协议是通过TYPE-C接口的CC1线缆来进行信号传输的。信号的传输速率一般为300kps,最大值为不能超过330kps,最小值不能小于270kps。

图片来源于USB中文网QQ群墨玉麒麟提供。

PD信号的编码规则采用的是BMC(Biphase Mark Coding)规则，即如果原始的数据位为0，则信号保持不变 （以300kps来计算为3.33us），如果原始的数据位为1，则信号进行位翻转。

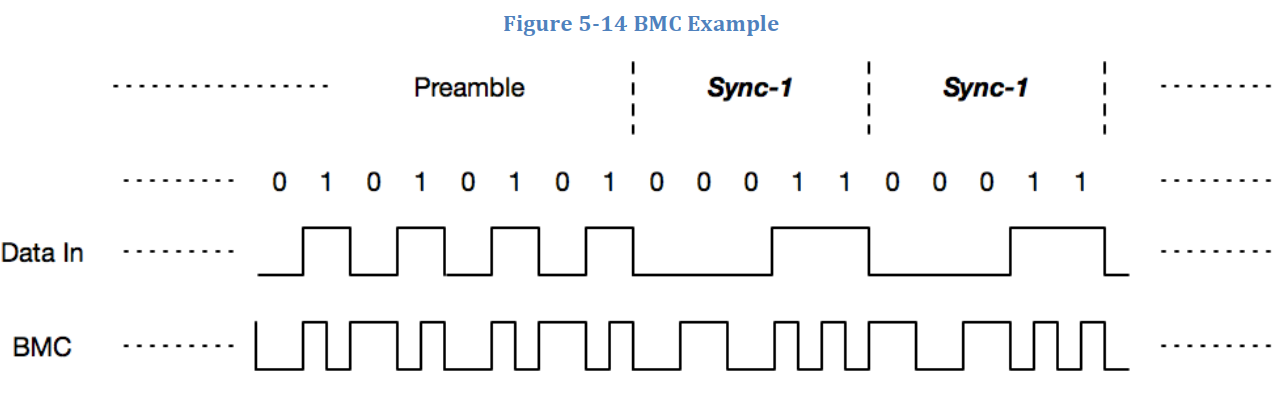

BMC编码的过程可见下图：
