TYPE-C PD浅谈（四）

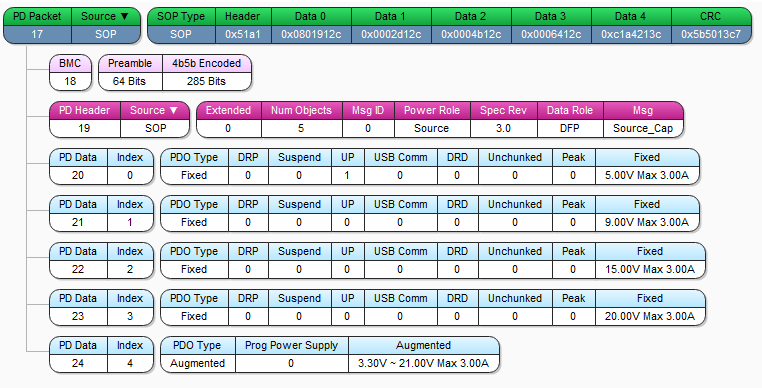

当对接识别完成后，Provider会先在VBUS上提供5V，接着会在CC脚位上送出Source Capability（SRC_CAP），格式如下:

内容定义了供电的各种选项，如共有几组电源可选，相对应的电压电流等。

当Consumer接收到SRC_CAP封包后，会针对电源列表的内容，挑选一组电压，再发出需求指令给Provider。

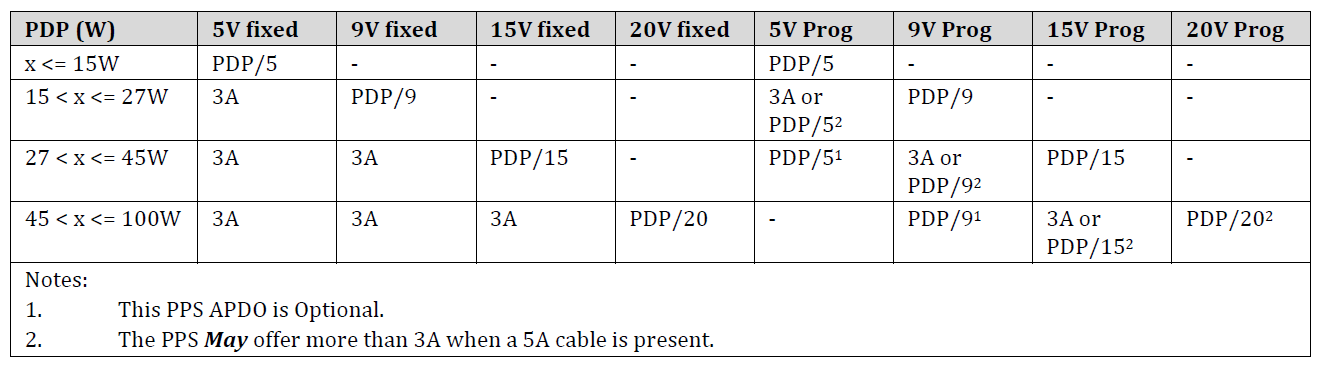

USB-IF协会规定SRC_CAP最多可以有7组。其中协会定义如下

Fixed PDO有4组分别是5V/9V/15V/20。

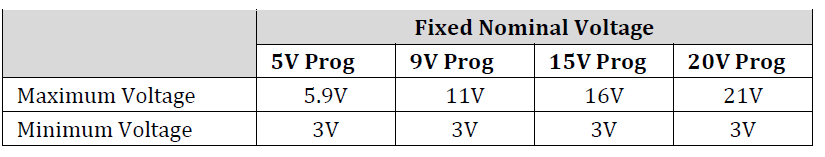

Augmented PDO（PPS）则不限定组数，对应的电压范围如下。

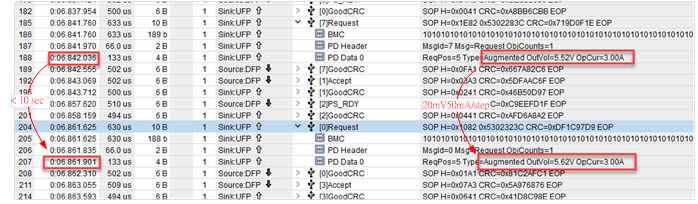

每一组的PPS电压电流范围内，都可以被Consumer所请求，不过当进入到PPS mode以后，最长必须每10秒发送一次电压电流需求的指令，否则Provider则会认为通信管道已经断线，进而关断VBUS输出。在PPS模式下，供电需求调整可以在电压20mV/step电流50mA/step中进行步进变化。

Provider收到需求并产生相对应电压后则开始供电。完整的Successful Power Negotiation电源需求握手过程如下：
