TYPE-C接口PD供电协商过程

当供电设备和耗电设备通过TYPE-C接口一旦连接后，就进入了供电协商的过程。

其具体流程见下图：

当耗电方和供电方通过TYPE-C线缆连接之后，一端为供电方，另一端为耗电方。此时供电方默认提供的电压是5V.此时耗电方通过CC1旨费上的电压获取供电方默认的供电电流能力。供电方向耗电方发送Source_Capabilites数据信息。Source_Capabilites信息的数据部分描述了代但发方提供的所有供电能力，如5V/3A,9V/3A等。耗电方收到之后，解析供电方的供电能力，然后请求自己需要的供电。如耗电方的电源需求是9V/2A,耗电方解析到供电方有9V/3A的供电能务，能满足要求，然后耗电方向供电方发送Request消息请求9V/2A的供电能力供电方收到请求之后，会判断是否可以满足对方的请求。如果满足，供电方会发送Accept信息，在Accept发送成功之后，供电方操作VBus提供请求的供电，然后发送PS_Rdy告诉耗电方已提供请求的供电。如果不满足，则供电方会回复Reject表示请求的供电不满足。 耗电方改变工作供电

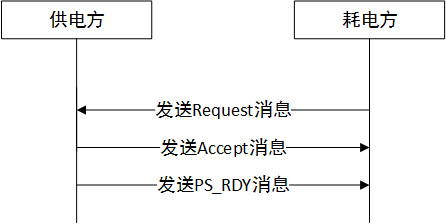

在耗电方工作过程中，如果耗电方想改变工作供电时，协商的流程如下：

耗电方根据前面民到的Source_Capabilites数据信息选掼其它的电压和电流。耗电方发送Request消息请求需要的供电。如果满足，供电方会发送Accept信息，在Accept发送成功之后，供电方操作VBus提供请求的供电，然后发送PS_Rdy告诉耗电方已提供请求的供电。如果不满足，则供电方会回复Reject表示请求的供电不满足。 供电方改变工作供电

在供电工程中，当供电方的供电能力发生变化时，协商有流程见下图：

供电方重新向耗电方发送Source_Capabilites数据信息。Source_Capabilites信息的数据部分描述了代但发方提供的所有供电能力。耗电方收到之后，解析供电方的供电能力，然后请求自己需要的供电。供电方收到请求之后，会判断是否可以满足对方的请求。如果满足，供电方会发送Accept信息，在Accept发送成功之后，供电方操作VBus提供请求的供电，然后发送PS_Rdy告诉耗电方已提供请求的供电。如果不满足，则供电方会回复Reject表示请求的供电不满足。
