TYPE-C PD浅谈（五）

有于USB-IF协会定义了多组电压，当对接时该挑选哪一组电压？Consumer电压的挑选是依照Sink Capability（SNK_CAP），Sink Capability会存在于Consumer中，这部分的参数定义了系统允许的电压电流。

所以当两个装置对接时，Provider会先提供Source Capability（SRC_CAP）给Consumer，此时Consumer会依自己本身程序中设定的sink Capability（SNK_CAP）来挑选适合自己的电压电流，再发出需求给Provider。举例如下，

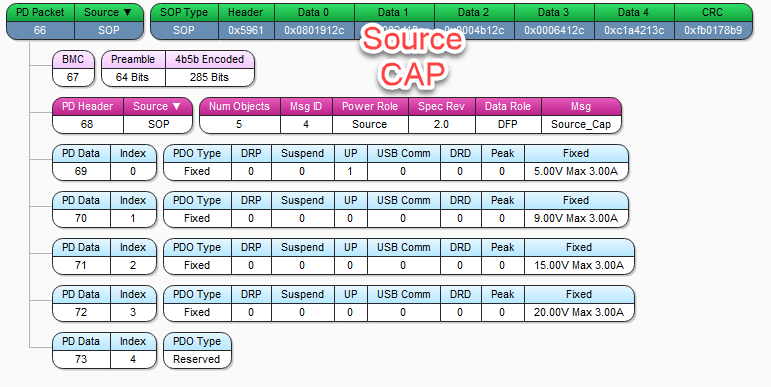

Provider提供了5/9/15/20V的电压列表给Consumer

total phase分析仪带的软件

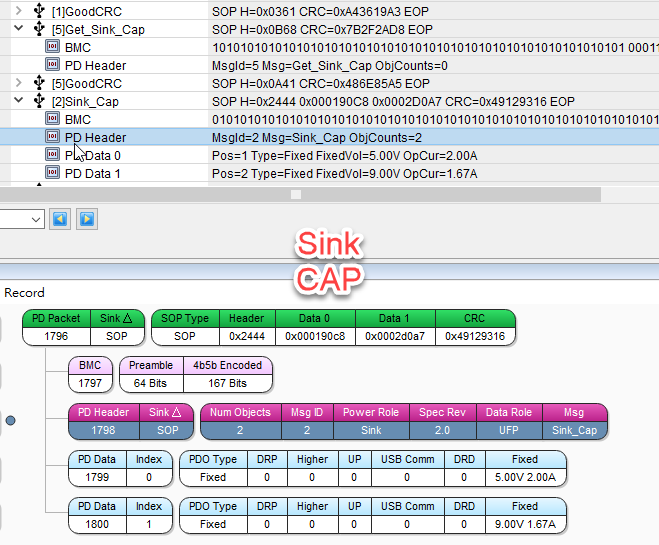

此时对接的Consumer的sink CAP为5V及9V

则Consumer最终比对source CAP及sink CAP后，会发现符合的电压为9V，所以会发出9V的电压需求。

挑选哪一组电压电流，并没有一定的规则，原则上都是以系统允许的最高电压为主。有的系统还会看可供应的电流一并判断，如可供应的瓦数不足，在某些系统是会不允许供电的。

当系统不需要较大瓦数时，譬如进入standby mode，此时系统需求小，为了达到省电的目的，可以向provider发出较低电压的需求，以期能在系统上需要更低电压时DC/DC的转换上得到比较好的效率。
