USB3.2超高速GEN2 128b/132b编码

发布时间：2022-11-03 04:23:24所属栏目：USB3.2超高速协议规范已帮助人编辑作者：【USB接口百科】

USB3.2 GEN2的物理层PHY使用的是128b/132b编码,数据的传输速从GEN1最高的5Gbps达到了GEN现在的10Gbps。
USB3.2 GEN2和GEN1一样，都是要传输的数据先进行序列化，然后再从低位（LSB）到高位(MSB)进行传输。

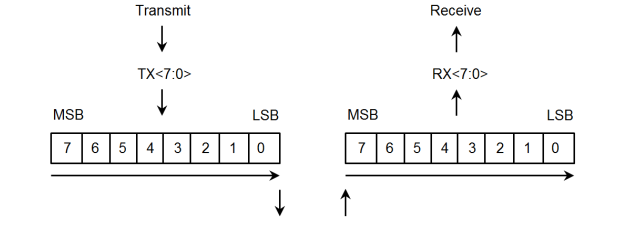

USB3.2 GEN2序列化和反序列化

USB3.2 GEN2对于传输1字节的symbol,可以根据扰码规则进行扰码增加扰码或者不增加扰码。
USB3.2 GEN2位传输顺序和帧

128b/132b编码规则

物理层按块对数据进行编码。除SKP有序集控制块外，每个块应包括4位块头和128位有效载荷。SKP有序集控制块应由4位块头和192位有效载荷组成。对于数据，4位头被设置为0011b，对于控制块，4位头被设置为1100b。此报头格式允许更正报头信息中的单个位错误

有序集（Ordered Set）是控制块，所有数据都以数据块的形式发送。控制块有如下：

TS1 Ordered SetTS2 Ordered SetTSEQ Ordered SetSYNC Ordered SetSKP Ordered SetSDS Ordered Se 128b/132b解码错误

块头解码错误规则如下：
1.向链路层报告块头中的单比特错误，并修正。
2.向链路层报告块头中的双位错误。
