USB3.2 GEN1超高速链路初始化和训练

发布时间：2022-12-19 21:19:52所属栏目：USB3.2超高速协议规范已帮助人编辑作者：【USB接口百科】

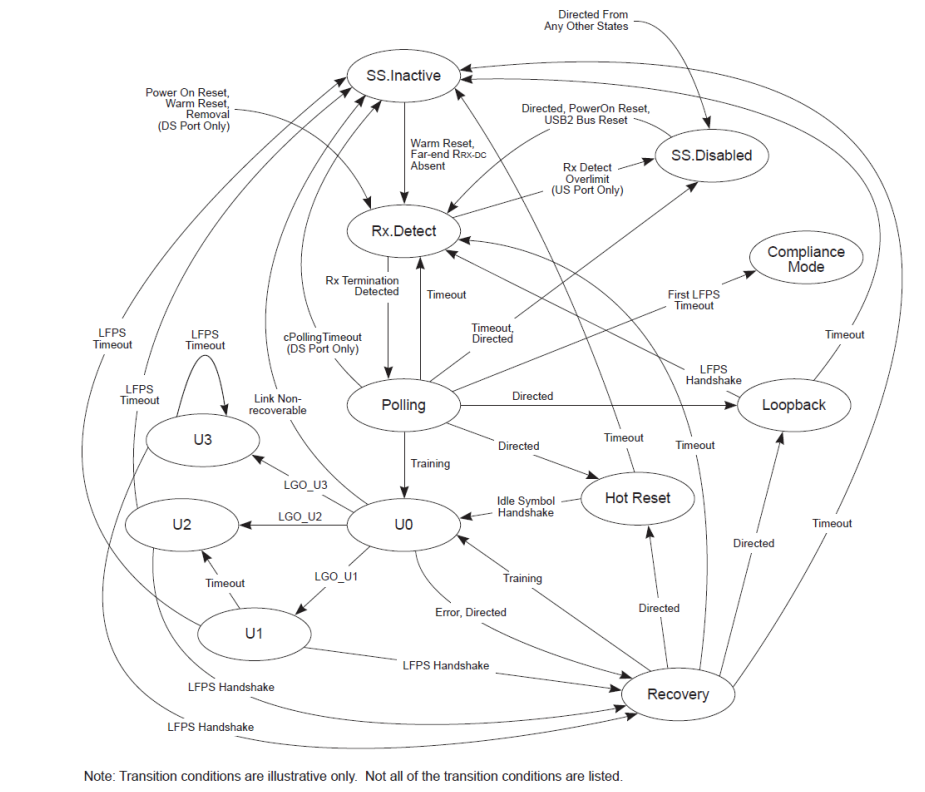

链路初始化和训练状态机如下图：

链路层进行用于初始化和配置序列。其训练状态机主要执行以下操作：

配置和初始化链路位锁和符号锁Rx均衡训练LAN的极性反转

训练序列由用于初始化位对齐、符号对齐和优化均衡的有序集组成。训序序列的序列集不加扰频，但使用8b/108编码。

位锁定是指时钟/数据恢复 (CDR) 电路从传入数据流中提取相位和频率信息的能力。位锁定是通过发送足够长的位序列（D10.2 symbol包含交替的 0 和 1 的）来实现的，因此 CDR 将时钟大致集中在位内。

CDR : Clock/Data Recovery

一旦 CDR 正确恢复数据位，下一步就是定位 10 位符号的开始和结束位置。为此，从 8b/10b 代码中选择了称为 COMMA 的特殊 K 代码。 COMMA 代码的位模式是唯一的，因此它永远不会在其他数据模式中找到，包括附加到任何其他 D-Code 或附加到任何 K-Code 的 D-Code 的任何组合。这适用于任何极性的代码。唯一的例外是包含位错误的各种位模式.

训练序列（TS1 或 TS2）是连续传输的，并且只能被有序集之间（连续 TS1 集之间、连续 TS2 集之间，或当 TS1 后跟 TS2 时）发生的 SKP 有序集中断.

USB3.2 GEN1链路的训练规则

训练序列由用于初始化位对齐、符号对齐和接收器均衡的有序集组成。其规则如下：

训练序列有序集应为 8b/10b 编码。TS1 或 TS2 有序集的传输不应被 SKP 有序集中断。 SKP 有序集应在任何 TS1 或 TS2 有序集完成之前或之后插入。在整个 TSEQ 时间（65,536 个有序集）期间不会传输任何 SKP 有序集。这意味着 PHY 必须以不同于正常操作期间的方式管理其弹性缓冲区 USB3.2 GEN1训练控制位

训练控制位位于 TS1 和 TS2 有序集中的链路功能符号中。
链路配置字段的位 0 和位 2 不应同时设置为 1。如果接收器在接收到的链路配置字段中检测到这种情况，则应忽略所有训练控制位。

USB3.2 GEN1 TSEQ有序集(Ordered Set)

Symbol Number	Name	Value
0	K28.5	COM (Comma)
1	D31.7	FFh
2	D23.0	17h
3	D0.6	C0h
4	D20.0	14h
5	D18.5	B2h
6	D7.7	E7h
7	D2.0	02h
8	D2.4	82h
9	D18.3	72h
10	D14.3	6Eh
11	D8.1	28h
12	D6.5	A6h
13	D30.5	BEh
14	D13.3	6Dh
15	D31.5	BFh
16-31	D10.2	4Ah
