USB收发器

在主机和设备之间的数据链路的每一端都有一个收发器电路。收发器相似，主要区别在于相关的电阻器。

USB上游端收发器

在主机和设备之间的数据链路的每一端都有一个收发器电路。收发器相似，主要区别在于相关的电阻器。

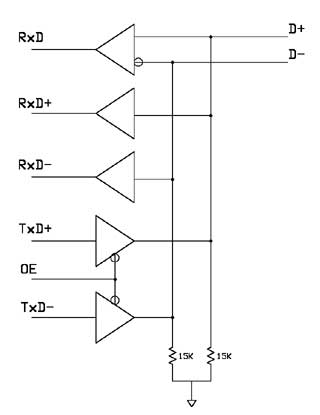

下图显示了一个典型的上游端收发器，为清楚起见省略了高速组件。上游，我们的意思是靠近主机的一端。上行端有两个15K下拉电阻。

每条线可以单独驱动为低电平，或者可以应用差分数据信号。最大“高”电平为 3.3V。

USB下上游端收发器

接收时，每条线路上的单个接收器都能够检测到单端信号，因此可以检测到所谓的单端零 (SE0) 条件，即两条线路均为低电平。还有一个差分接收器，用于可靠地接收数据。

这些简化图中未显示差分发射器的上升和下降时间控制。低速设备需要更长的上升和下降时间，因此全速/低速集线器必须能够在这些上升和下降时间之间切换。
