USB设备硬件ID和兼容ID的生成规则介绍

USB设备在插入电脑后，会触发一系列的操作，详见Windows下USB设备的枚举过程分析：https://www.usbzh.com/article/detail-420.html
当然这里更多是站在硬件或者USB层面来讲的，但是USB设备与驱动是怎么绑定的呢？
这里得先介绍一个概念叫做硬件ID和兼容ID.

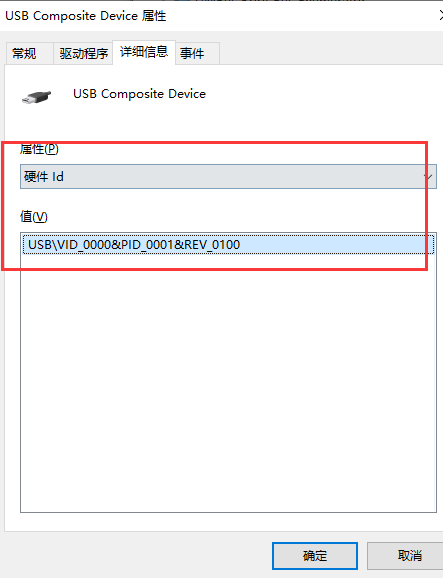

我们在电脑中找一个USB设备，在设备管理器中查看其设备属性可以看到：

USB设备硬件ID

USB设备的硬件ID的生成规则：

    swprintf(Buffer, L"USB\\VID_%04X&PID_%04X&REV_%04X",
        FDODeviceExtension->MicParameter.VenderID,
        FDODeviceExtension->MicParameter.ProductID,
        FDODeviceExtension->MicParameter.VersionId);

可以看到VID，PID 和VER分别对应的是设备描述符中的厂商ID,产品ID和BCDDevice.

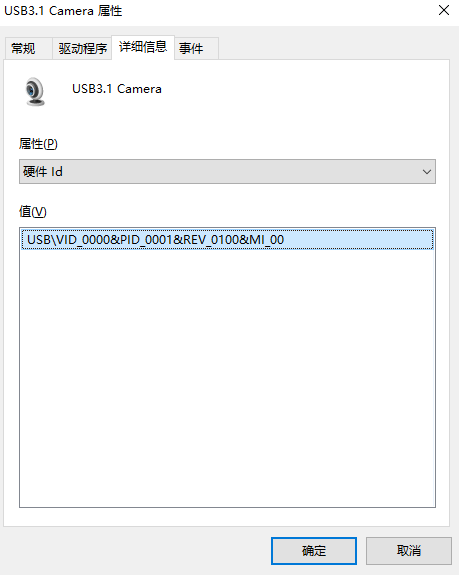

其实对于一些复合设备的，如以接口复合的设备，对其使用usbccgp.sys来驱动的话，其硬件ID会多一个MI_XX，这个XX其实代表的是其设备功能的接口描述符的ID,如：

这里的MI_00代表的接口描述符的bInterfaceNumber。

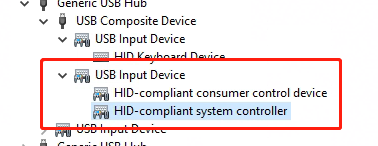

还有一种是HID独有的COL_XX,代表着HID设备的一个报告描述符中解析出了多个设备，如我们可以把键盘和鼠标的报告描述符合成一个报告描述符，那么HID设备会生成2个设备，一个是键盘，一个是鼠标，那么其COL分别为COL_01，COL_02,如如下的设备：

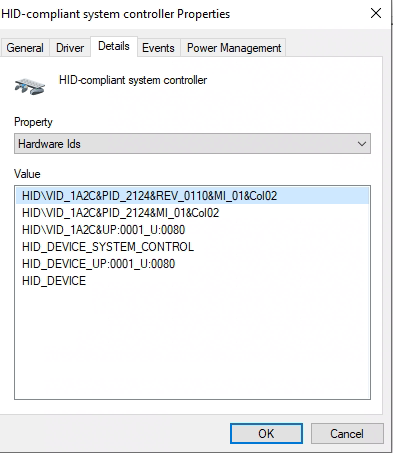

其硬件ID分别为：

这个我们看REACTOS关于HIDCLASS.SYS的驱动的时候就可以看到：

    if (PDODeviceExtension->Common.DeviceDescription.CollectionDescLength > 1)
    {
        //
        // multi-tlc device
        //
        Offset = swprintf(&Buffer[Offset], L"HID\\Vid_%04x&Pid_%04x&Rev_%04x&Col%02x", PDODeviceExtension->Common.Attributes.VendorID, PDODeviceExtension->Common.Attributes.ProductID, PDODeviceExtension->Common.Attributes.VersionNumber, PDODeviceExtension->CollectionNumber) + 1;
        Offset += swprintf(&Buffer[Offset], L"HID\\Vid_%04x&Pid_%04x&Col%02x", PDODeviceExtension->Common.Attributes.VendorID, PDODeviceExtension->Common.Attributes.ProductID, PDODeviceExtension->CollectionNumber) + 1;
    }
    else
    {
        //
        // single tlc device
        //
        Offset = swprintf(&Buffer[Offset], L"HID\\Vid_%04x&Pid_%04x&Rev_%04x", PDODeviceExtension->Common.Attributes.VendorID, PDODeviceExtension->Common.Attributes.ProductID, PDODeviceExtension->Common.Attributes.VersionNumber) + 1;
        Offset += swprintf(&Buffer[Offset], L"HID\\Vid_%04x&Pid_%04x", PDODeviceExtension->Common.Attributes.VendorID, PDODeviceExtension->Common.Attributes.ProductID) + 1;
    }

USB设备兼容ID

不过我们在电脑中看到大部分的设备其实是免驱动，这是因为他们用了兼容ID的原因。满足某一类规范的设备可以使用其类驱动，这样就可以不关注PID，VID这些东西了。

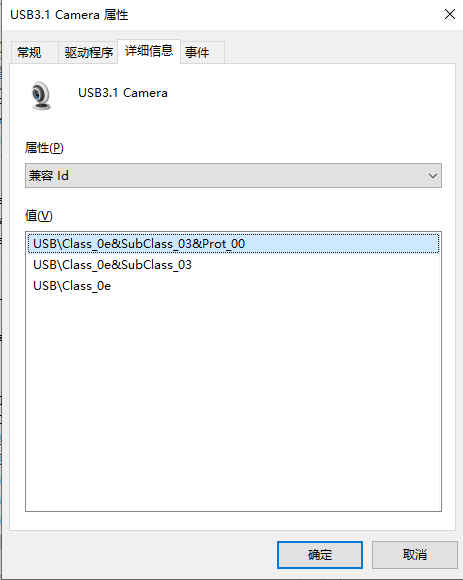

如视频类的为0x0e,其兼容ID为：

而HID类的必须就是03的了，至于这个编号的规范那就是usbif定义的了，可以参见 USB设备类型定义 https://www.usbzh.com/article/detail-221.html

参考文章：

USB的VendorID、ProductID和BcdDevice有什么作用 https://www.usbzh.com/article/detail-845.html
