Windows环境下USB设备的插入检测机制

USB主机是如何检测到设备的插入的呢？

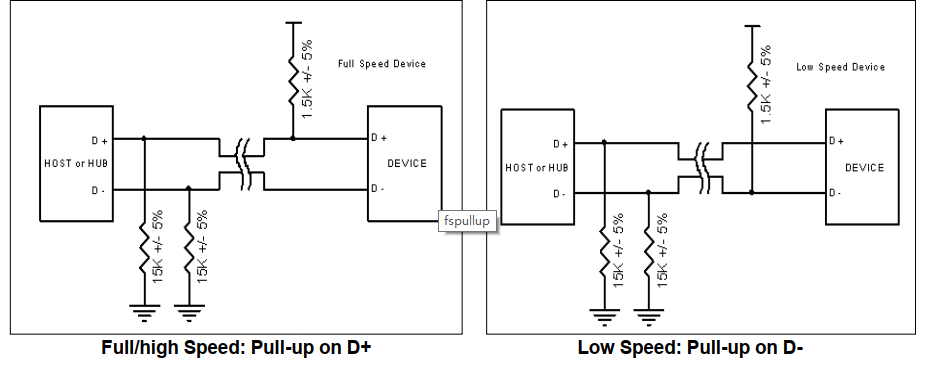

首先，在USB集线器的每个下游端口的D+和D-上，分别接了一个15K欧姆的下拉电阻到地。这样，在集线器的端口悬空时，就被这两个下拉电阻拉到了低电平。而在USB设备端，在D+或者D-上接了1.5K欧姆上拉电阻。对于全速和高速设备，上拉电阻是接在D+上；而低速设备则是上拉电阻接在D-上。这样，当设备插入到集线器时，由1.5K的上拉电阻和15K的下拉电阻分压，结果就将差分数据线中的一条拉高了。

集线器检测到这个状态后，它就报告给USB主控制器（或者通过它上一层的集线器报告给USB主控制器），这样就检测到设备的插入了。USB高速设备先是被识别为全速设备，然后通过HOST和DEVICE两者之间的确认，再切换到高速模式的。在高速模式下，是电流传输模式，这时将D+上的上拉电阻断开。

USB检测机制试验

一个简单的实验：只用一个上拉电阻接在USB的+5V和D+或者D-上，WINDOWS也会提示发现新硬件，但是无法找到驱动程序。这时去设备管理器里面看，有显示未知USB设备，并且其VID和PID为0。根据这个，我们可以简单的判断设备是否枚举成功。如下图所示，分别是枚举不成功和枚举成功的图。
