USB3.2超高速规范的物理连接接口TYPE-C

USB3.2超高速规范包括USB3.2GEN1,USB3.2GEN2,和USB3.2GEN2X2，在超高速情况下，它们使用的收发信号如下表：

版本	最大速率	接收数据线	发送数据线
USB3.2GEN1	5Gbps	RX+,RX-	TX+,TX-
USB3.2GEN2	10Gbps	RX+,RX-	TX+,TX-
USB3.2GEN2X2	20Gbps	RX+,RX- ;RX2+,RX2-	TX+,TX-;TX2+,TX2-

usb数据线接法图解和USB接口引脚接线定义：http://www.usbzh.com/article/detail-206.html

我们再回顾一下USB各接口的接线情况：

TYPE-A即Standard A型接口只有一对RX信号线和一对TX信号线。TYPE-B即Micro B型接口只有一对RX信号线和一对TX信号线。TYPE-C即USB C型接口有2对RX信号线和2对TX信号线。

USB接口大全可参见：http://www.usbzh.com/article/detail-144.html

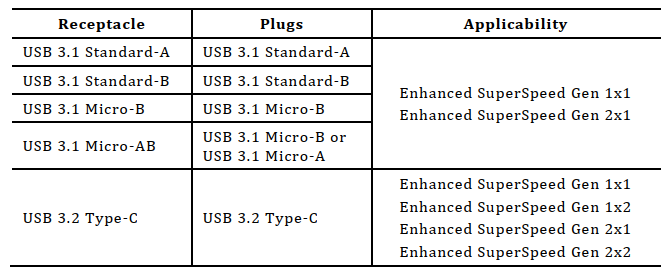

所以对表规范可知，TYPE-A,TYPE-B接品适用于USB3.2GEN1,USB3.2GEN2,而不再适用于USB3.2GEN2X2，而TPE-C适用于USB3.2GEN1,USB3.2GEN2和USB3.2GEN2X2。

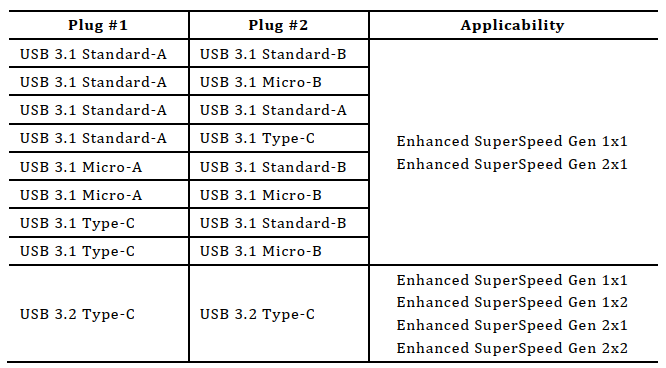

而对于USB线缆，两端接口头不一致的情况下，其支持的USB协议版本见下图：
