HID报告描述符Report Descriptor解析分析

HID独有的报告描述符也叫报表描述符对于初学者来说比较复杂，但是如果真正理解了它，我们又不得不惊吧于设计者的巧妙设计。
HID报告描述符是由一系列的条目(item)组成的，一个item一般是又包括头部信息（bTag,bType,bSize)和数据内容。所以说item在HID的报告描述符中是最小的信息单元。ITEM是HID报告描述符的最最基本的数据结构。

HID报告描述符的最小单元是ITEM,在HID规范中这个ITEM又分为两种：

短ITEM ：使用最广泛的ITEM类型，我们重点研究的对象长ITEM ：几乎不会使用到。

详细的长短项解释可见：http://www.usbzh.com/article/detail-48.html

HID报告描述符的解析

在各操作系统中，HID类驱动程序包含一个报告描述符的解析器，用于分析在报表描述符中找到的项。

VS2019分析HID报告描述符解析源代码 http://www.usbzh.com/article/detail-461.htmlHID设备的驱动HidClass,HIDUSB.sys,HidParser.sys和HidParse.sys之间的关系 http://www.usbzh.com/zone/detail-31.html没有解析报告描述符的程序例程? http://www.usbzh.com/zone/detail-12.html

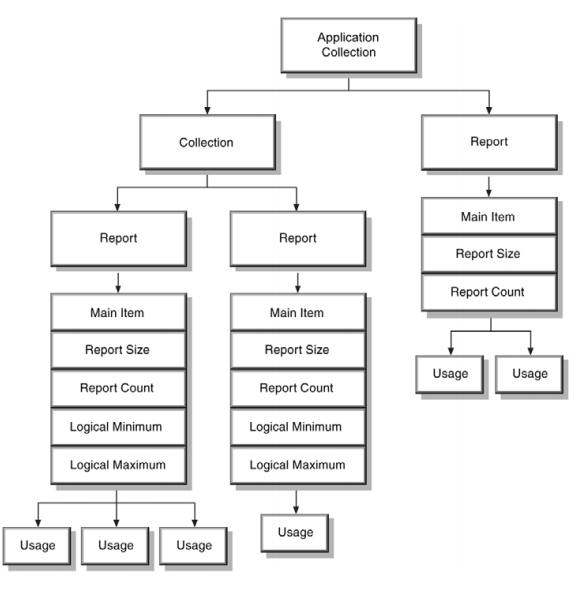

从解析器的角度来看，HID类设备如下图所示：

解析器在遍历描述符时收集每个已知项的状态，并将它们存储在项状态表中。项目状态表包含单个项目的状态。
解析器线性的方式进行对各ITEM进行扫描，根所不同的ITEM类型，动作不一样,主要执行的是main重新分配操作，push和pop操作。

main item:当解析器遇到一个main条目后，将分配并初始化新的报告结构使用当前项状态表。然后从item状态表中删除所有local item ，但保留global项目。 这样，Global 项就为后续新的 Main 项设置了默认值。 具有多个类似控件（例如，六个轴）的设备只需要在第一个 Main 项目之前定义 Global 项目一次。
main item按照它们的声明顺序与collection进行相关联，当解析器遇到一个collection时，表示一个集合的的开始，遇到 End Collection表示一个集合的结束。

当遇到 Push 项目时，项目状态表被复制并放置在堆栈上供以后检索。

当找到一个 Pop 项目时，项目状态表被堆栈中的顶部表替换。 例如：

Unit (Meter), Unit Exponent (-3), Push, Unit Exponent (0)

当解析器到达 Push item时，它会将定义单位为毫米（10-3 米）的项目放置在堆栈上。 下一个项目将项目状态表更改为米单位（100 米）。

解析器需要解析整个 Report 描述符以找到所有 Main 项。 这是分析设备发送的报告所必需的。
