HID协议SET_IDLE请求的解释说明

SET_IDLE请求会使HID设备相关的中断管道（端点）停止定时上报报告数据，直到有新的事件（有效数据）或直到的SET_IDLE时才继续上报报告数据。
在SET_IDLE的时间周期内，如果没有变化的情况下，由设备周期性地返回NAK。

关于SET_IDLE的功能讨论

HID设备以中断的方向进行上报数据给方机，比如说USB鼠标键盘，当无操作时，设备无须上报给数据给主机。不过USB设备的中断其实是轮询方式的，也就是说无论你是不是上报数据，主机都会发送IN的请求事务，这样会造成USB总线带宽的浪费。

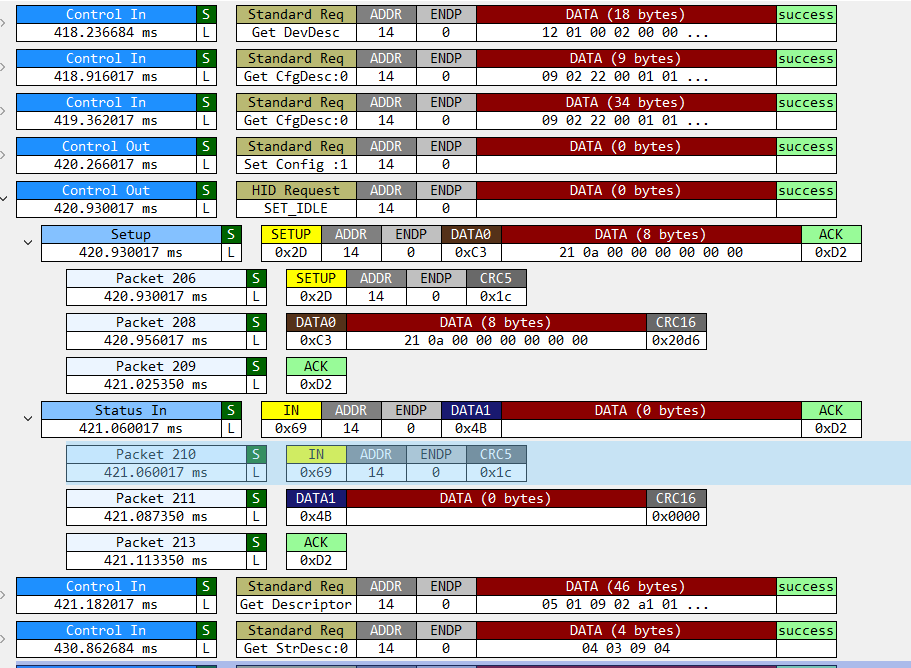

当主机获取到配置描述符之后，通过SET_CONFIGURE设置描述符之后就是SET_IDLE，这在获取报告描述符之前。

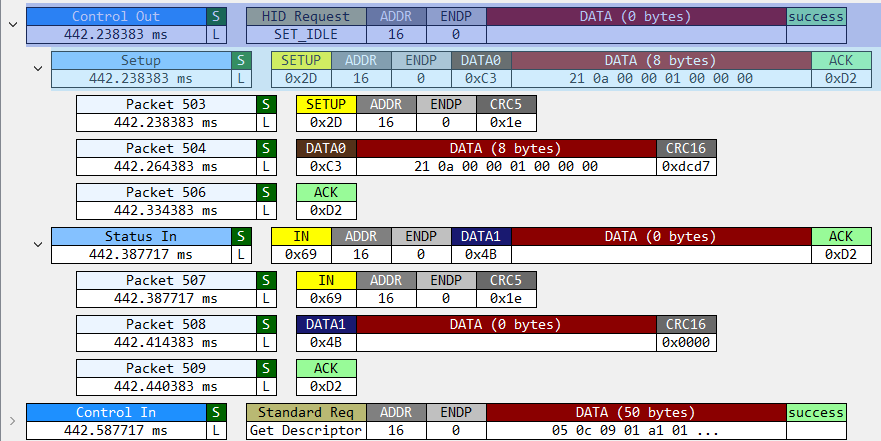

HID鼠标的抓包

此抓包工具为USB PAKCET Viewer,详见http://www.usbzh.com/article/detail-740.html

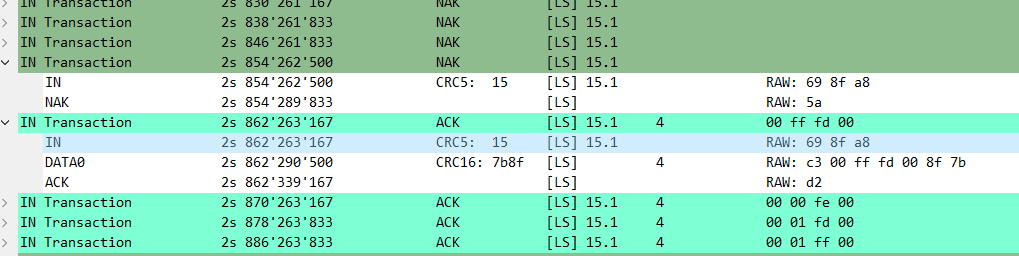

通过下图可以看到，当没有数据时，主机发送IN令牌，设备返回NAK,而有数据时，主机发送IN事务，设备返回报告的数据，主机收到后返回ACK握手包。

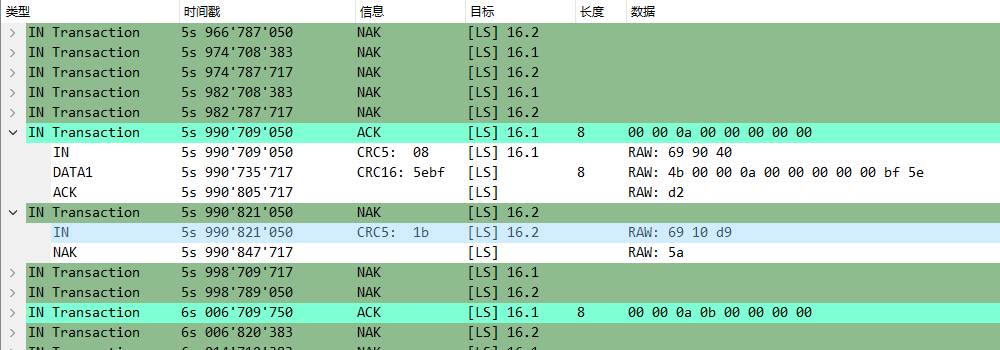

HID键盘的抓包分析
