USB2.0集线器功能模块及设备连接路由

USB集线器HUB用于在USB设备与主机之间建立起连接的桥梁。所以USB设备都是通过USB集线器连接到USB主机。

为了让用户更加方便简洁地使用USB设备，USB集线器和USB主机实现了很多复杂的幕后工作，从而大大提高了USB设备的使用和开发的友好性。

USB集线器必须支持的功能如下：

连接行为Connectivity behavior电源管理Power management设备的设备和侦测Device connect/disconnect detection总线故障检测与恢复Bus fault detection and recovery高速、低速、全速的设备支持 集线器功能模块

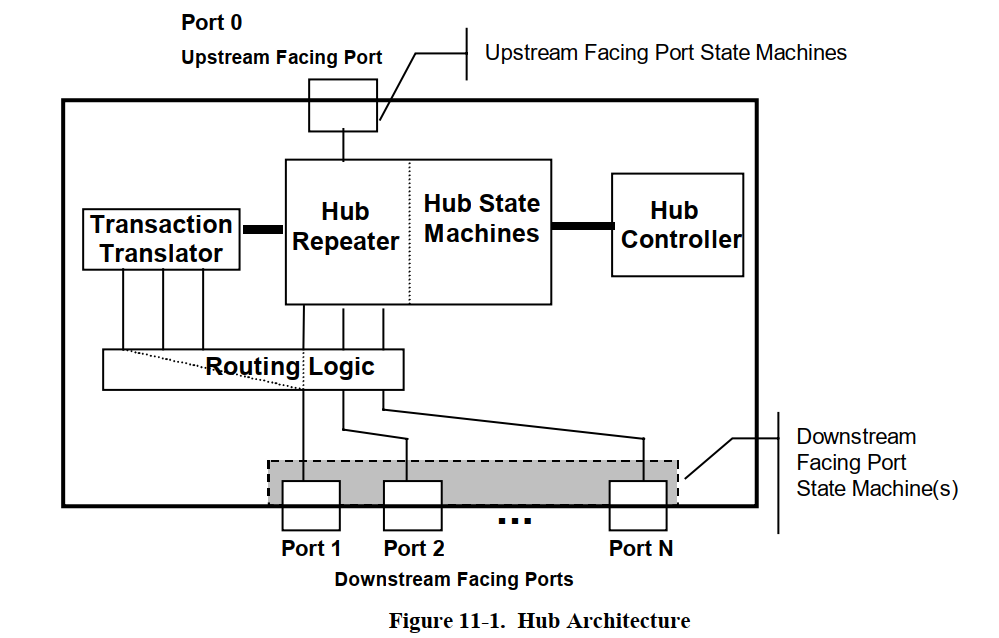

一个USB2.0 集线器内部由三大部分组成，分别为:

集线器中继器（the Hub Repeater）:负责连接设置和断开，它还支持异常处理，例如总线故障检测和恢复以及连接/断开检测集线器控制器（the Hub Controller）：提供主机到集线器通信的机制。特定于集线器的状态和控制命令允许主机配置集线器，并监视和控制其各个面向下游的端口。

事务转换器（the Transaction Translator）：响应高速拆分split事务，并将其转换为全/低速事务，在面向下游的端口上连接全/低速设备。

设备连接的集线器路由

如果USB2.0高速的集线器通过上游端点连接到低速或者全速接口时，集线器的高速功能将禁止工作，即USB集线器只能工作在全速或者低速态，同时集线器内部的事务转换器将不工作。

如果USB2.0高速的集线器通过上游端点连接到高速接口时，则全速低速集线器中继器不工作。在这种电气环境下，当一个高速设备连接到该集线器的下游端口，路由Logic把该下游端口接到HUB中继器，同时HUB中断器应该工作在高速模式下。当一个低速或者全速设备连接到下游端口时，路由LOGIC将会该端口连接到事务转换器。
