USB端点描述符bInterval的时间周期解释

发布时间：2022-12-25 22:36:09所属栏目：USB2.0规范已帮助人编辑作者：【USB接口百科】

USB 端点描述符用于描述主机查询端点的时间间隔，这个值根据USB的版本和端点的类型而不同。

	中断传输	同步传输	控制传输	批量传输
低速	1-255，单位为ms	/	/	/
全速	1-255，单位为ms	1-16,2^（N-1）个周期单位	/	/
高速	1-16,2^（N-1）个周期单位	1-16 ,2^（N-1）个周期单位	解释1	解释1
超高速	125us为单位	1-16,2^（N-1）个周期单位	未用	未用

解释1：对于高速批量/控制输出端点，bInterval必须指定端点的最大NAK频率。值0表示端点永不NAK。其它值表示每个微帧的bInterval*125us时间最多1个NAK。这个值的范围必须在0到255之间；

周期其单位表示多少个周期单位同步传输一次数据。如：

bInterval	轮询周期2^（N-1）
1	1; 每个总线间隔传输数据。
2	2; 数据每隔一个总线间隔传输一次。
3	4; 每四个总线间隔传输一次数据。
4	8; 每八个总线间隔传输一次数据。

对于全速，总线间隔是一帧。一帧的长度是 1 毫秒。对于高速和超高速，总线间隔是一个微帧。微帧的长度是 125 微秒。八个连续的微帧构成一个高速或超高速帧。高速端点的同步数据传输

如对于一个高速端点，它的端点特性为：

wMaxPacketSize是 1024。位 12..11 为01表示两个额外的事务。bInterval为1。
选择配置后，同步管道的MaximumPacketSize为1024*(2+1)=3072个字节（2个额外的事务），所以这样USB设备端可以在每个微帧中传输3072个字节，一帧（8个微帧）中传输3072*8=24576个字节。

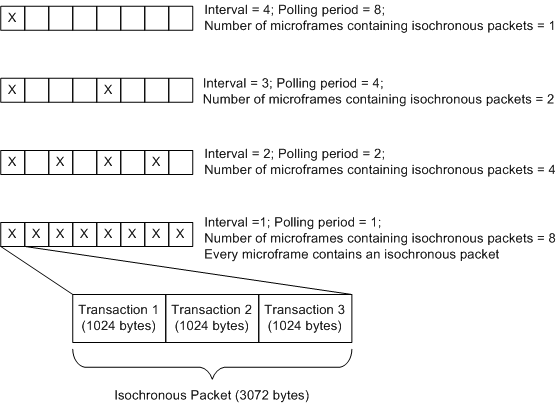

下图显示了不同的bInterval配置在高速同步传输中的数据传输频率。

每个方格代表一个微帧

超高速端点的同步数据传输

对于一个超高速端点，它的端点特性为：

wMaxPacketSize是 1024。bMaxBurst 是15bInterval为1Isochronous.Mult是2wBytesPerInterval是45000

所以其最大字节数可以计算为wMaxPacketSize * ( bMaxBurst +1) * ( Mult + 1) =49152。
设备将该值限制为 45000 字节的wBytesPerInterval值。该值表示在MaximumPacketSize 45000 中。客户端驱动程序只能使用MaximumPacketSize值。在这个例子中，请求可以分为三个突发事务。前两个突发事务各包含 16 个wMaxPacketSize块. 最后一个突发事务包含 12 个块来保存剩余的字节。此图显示了通过超高速传输的同步数据包传输的轮询间隔和字节。
1024*(16+16+12)=45056,所以第三个突发传输的第12事务，数据为1024-56=968个字节。
超高速端点的同步数据传输

关于高速设备控制传输、批量传输中的bInterval

在高速设备控制传输、批量传输的bInterval表示端点的最大NAK频率。
这里我们首先回顾一下NAK握手包的用法：

NAK握手包由设备端发出，主机接收对于输入数据传输，表示设备没有数据或者没有计划向主机发送数据。对于输出数据传输，表示设备无法接收来自主机的数据。

从以上NAK的用法来看：

设备是无法收发数据，由设备主动通知主机的定时机制。对于控制传输，一般一次控制一次数据的传输，这个NAK好像没有什么意义。因为即使设备没有数据或无法接收数据时，也会对控制传输NAK掉。对于BULK传输，这里的bInterval有一定的意义。由于批量传输支持突发即burst传输，所以在进行大批量数据传输时，可以不必每次传输都ACK,而这里的NAK表示数据无法接收或无数据发送了，可以早点知道传输结束或无法继续接收数据。这样就大大提高了数据的发送效率。

如我们手中一个硬盘，其输入输出端点如下：

        ----------------- Endpoint Descriptor -----------------
bLength                  : 0x07 (7 bytes)
bDescriptorType          : 0x05 (Endpoint Descriptor)
bEndpointAddress         : 0x02 (Direction=OUT EndpointID=2)
bmAttributes             : 0x02 (TransferType=Bulk)
wMaxPacketSize           : 0x0200 (max 512 bytes)
bInterval                : 0x00 (never NAKs)
Data (HexDump)           : 07 05 02 02 00 02 00

        ----------------- Endpoint Descriptor -----------------
bLength                  : 0x07 (7 bytes)
bDescriptorType          : 0x05 (Endpoint Descriptor)
bEndpointAddress         : 0x83 (Direction=IN EndpointID=3)
bmAttributes             : 0x02 (TransferType=Bulk)
wMaxPacketSize           : 0x0200 (max 512 bytes)
bInterval                : 0x00 (never NAKs)
Data (HexDump)           : 07 05 83 02 00 02 00                              .......

这里都是永不NAK。

所以本人这里对于bInterval的NAK的理解是，这东西有没啥用，而且还费带宽。因为这会和高速设备中的PING机制重复。
