DisplayPort的TYPE-C管脚分配

当为显示源时（DFP_D）

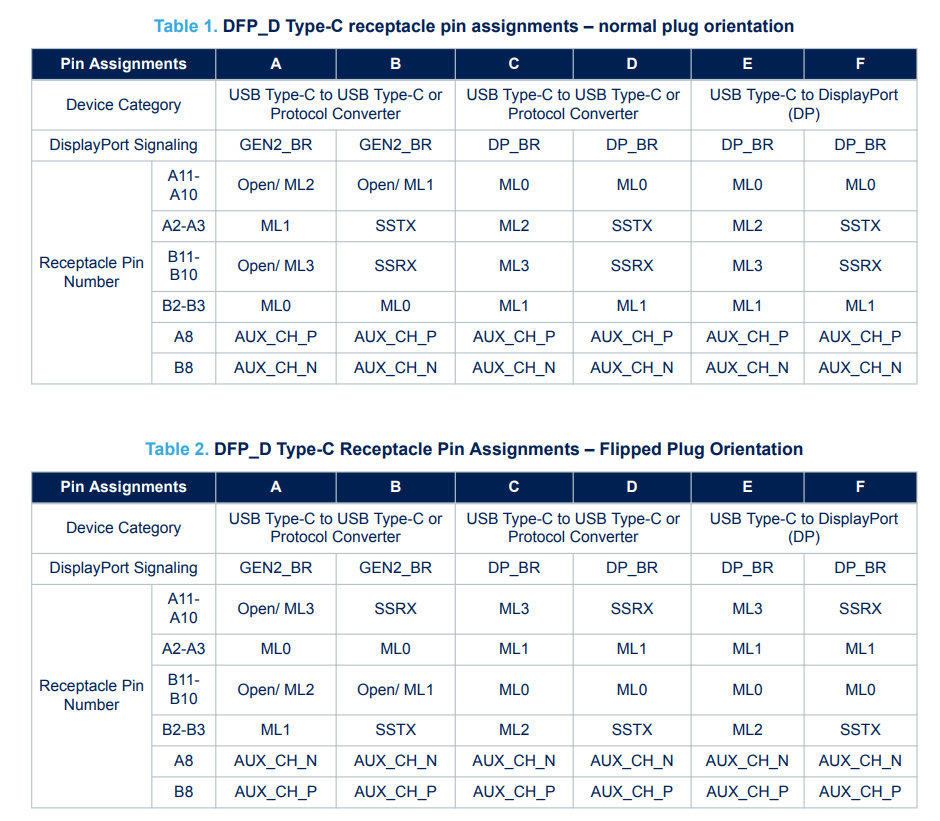

当USB Type-C 为显示源（DFP_D）时，TYPE-C的引脚A2-A3, A8, A10-A11 和 B2-B3, B8, B10-B11将会被配置成 A, B, C, D, E ，F.

A，B，C和D引脚用于USB Type-C电缆以及USB适配器一起使用Type-C符合其他视频标准，例如VGA，DVI和HDMI。

E和F针脚用于DisplayPort适配器插头或插座。

DisplayPort可以将USB-C差分高速通道ML0，ML1，ML2和ML3中的两个或四个用于有效负载数据传输，引脚A8和B8 引脚用于DisplayPort AUX通道边带（SBU）信号路由。

当为显示接收器（UFP_D）

当USB Type-C充当显示接收器（UFP_D）时，为USB配置了引脚分配A，B，C，D和E。

总结

在这两种情况下（DFP和UFP），视频数据速率都会根据配置而变化。
支持DFP_D功能的USB Type-C插座（该插座可用作DisplayPort源设备或作为DisplayPort分支设备上的DFP_D）应支持一个或多个DFP_D引脚分配。
同样，支持UFP_D的USB Type-C插座（插座可以充当DisplayPort接收器设备或作为DisplayPort分支设备上的UFP_D）应支持一个或多个UFP_D引脚分配。
